| 1. Явление выстрела и его периоды
Выстрелом называется выбрасывание пули (гранаты) из канала ствола оружия энергией газов, образующихся при сгорании порохового заряда.
При выстреле из оружия происходят следующие явления.
От удара бойка по капсюлю боевого патрона, досланного в патронник, взрывается ударный состав капсюля и образуется пламя, которое через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его.
При сгорании порохового заряда образуется большое количество сильно нагретых газов, создающих в канале ствола высокое давление на дно пули, дно и стенки гильзы, а также на стенки ствола и затвор.
В результате давления газов на дно пули она сдвигается с места и врезается в нарезы; вращаясь по ним, продвигается по каналу ствола с непрерывно возрастающей скоростью и выбрасывается наружу по направлению оси канала ствола.
Давление газов на дно гильзы вызывает движение оружия (ствола) назад.
От давления газов на стенки гильзы и ствола происходит их растяжение (упругая деформация), и гильза, плотно прижимаясь к патроннику, препятствует прорыву пороховых газов в сторону затвора.
Одновременно при выстреле возникает колебательное движение (вибрация) ствола и происходит его нагревание.
Раскаленные газы и частицы несгоревшего пороха, истекающие из канала ствола вслед за пулей, при встрече с воздухом порождают пламя и ударную волну; последняя является источником звука при выстреле.
При выстреле из автоматического оружия, устройство которого основано на принципе использования энергии пороховых газов, отводимых через отверстие в стенке ствола (например, АКМ, РПК, ПК, СВД и др.), часть пороховых газов, кроме того, после прохождения пулей газоотводного отверстия устремляются через него в газовую камору, ударяют в поршень и отбрасывают поршень с затворной рамой (толкатель с затвором) назад.
Пока затворная рама не пройдет определенное расстояние, обеспечивающее вылет пули из канала ствола, затвор продолжает запирать канал ствола.
После вылета пули из канала ствола происходит его отпирание; затворная рама и затвор, двигаясь назад, сжимает возвратную (возвратно-боевую) пружину; затвор при этом извлекает из патронника гильзу.
При движении вперед под действием сжатой пружины затвор досылает очередной патрон в патронник и вновь запирает канал ствола.
При сгорании порохового заряда примерно 25-35% выделенной энергии затрачивается на сообщение пуле поступательного движения (основная работа);
15-25% энергии – на совершение второстепенных работ (врезание и преодоление трения пули при движении по каналу ствола; нагревание стенок ствола, гильзы и пули; перемещение подвижных частей оружия); около 40%энергии не используется и теряется после вылета пули из канала ствола.
Выстрел происходит в очень короткий промежуток времени (0,001-0,06 сек).
При выстреле различают четыре последовательных периода:
- предварительный;
- первый или основной;
- второй;
- третий, или период последействия газов (рис.1.).
Рис. 1. Периоды выстрела:
ро — давление форсирования; рм — наибольшее(максимальное) давление; Рк и Vк — давление газов и скорость пули в момент конца горения пороха; Рд и Vд — давление газов и скорость пули в момент вылета ее из канала ствола; Vм — наибольшая (максимальная) скорость пули; Ратм — давление, равное атмосферному
Предварительный период длится от начала горения порохового заряда до полного врезания оболочки пули в нарезы ствола.
В течение этого периода в канале ствола создается давление газов, необходимое для того, чтобы сдвинуть пулю с места и преодолеть сопротивление ее оболочки врезанию в нарезы ствола.
Это давление называется давлением форсирования (оно достигает – 250-500кг/см2в зависимости от устройства нарезов, веса пули и т.д.).
Принимают, что горение порохового заряда в этом периоде происходит в постоянном объеме, оболочка врезается в нарезы мгновенно, а движение пули начинается сразу же при достижении в канале ствола давления форсирования.
Первый, или основной,период длится от начала движения пули до момента полного сгорания порохового заряда.
В этот период горение порохового заряда происходит в быстро изменяющемся объеме.
В начале периода, когда скорость движения пули по каналу еще невелико, количество газов растет быстрее, чем объем запульного пространства (пространство между дном пули и дном гильзы), давление газов быстро повышается и достигает наибольшей величины (например, у патрона обр. 1943г. - 2800, а подвинтовочный патрон - 2900 кг/см2).
Это давление называется максимальным давлением.
Оно создается у стрелкового оружия при прохождении пулей 4-6 см пути. Затем вследствие быстрого увеличения скорости движения пули, объем запульного пространства увеличивается быстрее притока новых газов, и давление начинает падать, к концу периода оно ровно примерно 2/3 начальной скорости.
Пороховой заряд полностью сгорает незадолго до того, как пуля вылетит из канала ствола.
Второй период длится от момента полного сгорания порохового заряда до момента вылета пули из канала ствола.
С началом этого периода приток пороховых газов прекращается, однако сильно сжатые и нагретые газы расширяются и, оказывая давление на пулю, увеличивают скорость ее движения.
Спад давления во втором периоде происходит довольно быстро и у дульного среза – дульное давление– составляет у различных образцов оружия 300-900 кг/см2.
Скорость пули в момент вылета ее из канала ствола (дульная скорость)несколько меньше начальной скорости.
У некоторых видов стрелкового оружия, особенно у короткоствольных (например, пистолет Макарова), второй период отсутствует, т.к. полного сгорания порохового заряда к моменту вылета пули из канала ствола фактически не происходит.
Третий период, или период последействия газов, длится от момента вылета пули из канала ствола до момента прекращения действия пороховых газов на пулю.
В течение этого периода пороховые газы, истекающие из канала ствола со скоростью 1200-2000кг/см2 продолжают воздействовать на пулю и сообщают ей дополнительную скорость.
Наибольшей (максимальной) скорости пуля достигает в конце третьего периода на удалении нескольких десятков сантиметров от дульного среза ствола. Этот период заканчивается в тот момент, когда давление пороховых газов на дно пули будет уравновешено сопротивлением воздуха.
|
| |
| |
| Codru | Дата: Vineri, 27.02.2015, 19:35 | Сообщение # 2 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 2. Начальная скорость пули
Начальной скоростью (Vо) называетсяскорость движения пули у дульного среза ствола.
За начальную скорость принимается условная скорость, которая несколько больше дульной и меньше максимальной. Она определяется опытным путем с последующими расчетами. Величина начальной скорости указывается в таблицах стрельбы и в боевых характеристиках оружия.
Начальная скорость является одной из важнейших характеристик боевых свойств оружия.
При увеличении начальной скорости увеличивается дальность полета пули, дальность прямого выстрела, убойное и пробивное действие пули, а также уменьшается влияние внешних условий на ее полет.
Величина начальной скорости пули зависит от:
- длины ствола;
- веса пули;
- веса, температуры и влажности пороховогозаряда, формы и размеров зерен пороха;
- плотности заряжания.
Чем длиннее ствол, тем большее время на пулю действуют пороховые газы и тем больше начальная скорость.
При постоянной длине ствола и постоянном весе порохового заряда начальная скорость тем больше, чем меньше вес пули.
Длина ствола и вес порохового заряда увеличиваются при конструировании оружия до наиболее рациональных размеров.
С повышением температуры порохового заряда увеличивается скорость горения пороха, и поэтому увеличивается максимальное давление и начальная скорость.
При понижении температуры заряда начальная скорость уменьшается.
Увеличение (уменьшение) начальной скорости вызывает увеличение (уменьшение) дальности полета пули. В связи с этим необходимо учитывать поправки дальности на температуру воздуха и заряда
(температура заряда примерно равна температуре воздуха).
С повышением влажности порохового заряда уменьшается скорость его горения и начальная скорость пули.
Форма и размер пороха оказывают существенное влияние на скорость горения порохового заряда, а, следовательно, и на начальную скорость пули. Они подбираются соответствующим образом при конструировании оружия.
Плотностьюзаряжения называется отношение веса заряда к объему гильзы привставленной пуле (каморы сгорания заряда).
При глубокой посадке пули значительно увеличивается плотность заряжения, что может привести при выстреле к резкому скачку давления и вследствие этого к разрыву ствола, поэтому такие патроны нельзя использовать для стрельбы.
При уменьшении (увеличении) плотности заряжения увеличивается (уменьшается) начальная скорость пули.
|
| |
| |
| Codru | Дата: Vineri, 27.02.2015, 20:23 | Сообщение # 3 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 3. Траектория и ее элементы
Траекторией называется кривая линия, описываемая центром тяжести пули (гранаты) в полете (рис. 2.).
Точка вылета Направление силы тяжести
Рис. 2. Траектория пули (вид сбоку)
Пуля (граната) при полете в
воздухе подвергается действию двух сил:
- силы тяжести;
- силы сопротивления воздуха.
Сила тяжестизаставляет пулю (гранату) постепенно понижаться, а сила сопротивления воздуха непрерывно замедляет движение пули (гранаты) и стремится опрокинуть ее.
В результате действия этих сил скорость полета пули (гранаты) постепенно уменьшается, а ее траектория представляет собой по форме неравномерно изогнутую кривую линию.
Сопротивление воздуха полету пули (гранаты) вызывается тем, что воздух представляет собой упругую среду и поэтому на движение в этой среде затрачивается часть энергии пули (гранаты).
Сила сопротивления воздуха вызывается тремя основными причинами (рис.3.):
- трением воздуха;
- образованием завихрений;
- образованием баллистической волны.
Трение
 Разреженное пространство
Завихрение
Рис. 3. Образование силы сопротивлениявоздуха
Частицы воздуха, соприкасающиеся с движущейся пулей (гранатой) в следствие внутреннего сцепления (вязкости) и сцепления с ее поверхностью создают трение иуменьшают скорость полета пули (гранаты).
Примыкающий к поверхности пули(гранаты) слой воздуха, в котором движение частиц изменяется от скорости пули (гранаты) до нуля, называется пограничным слоем.
Этот слой воздуха, обтекая пулю, отрывается от ее поверхности и не успевает сразу же сомкнуться за данной частью.
За донной частью пули образуется разреженное пространство, вследствие чего появляется разность давлений на головную и донную части. Эта разность создает силу, направленную в сторону, обратную движению пули, и уменьшающую скорость ее полета.
Частицы воздуха, стремясь заполнить разрежение, образовавшее за пулей, создают завихрение.
Пуля (граната) при полете сталкивается с частицами воздуха и заставляет их колебаться. Вследствие этого перед пулей (гранатой) повышается плотность воздуха и образуются звуковые волны. Поэтому полет пули (гранаты) сопровождается характерным звуком.
При скорости полета пули (гранаты) меньшей скорости звука, образование этих волн оказывает незначительное влияние на ее полет, т.к. волны распространяются быстрее скорости полета пули (гранаты).
При скорости полета пули большей скорости звука, от набегания звуковых волн друг на друга создается волна сильно уплотненного воздуха- баллистическая волна, замедляющая скорость полета пули, т.к. пуля тратит часть своей энергии на создание этой волны.
Равнодействующая (суммарная) всех сил, образующихся вследствие влияния воздуха на полет пули (гранаты), составляет силу сопротивления воздуха (рис. 4.).
Действие силы сопротивления воздуха на полет пули (гранаты) очень велико; оно вызывает уменьшение скорости и дальности полета пули (гранаты).
Сила тяжести
Рис. 4. Действие силы сопротивления воздуха на полет пули:
ЦТ — центр тяжести; ЦС — центр сопротивления воздуха
Величина силы сопротивления воздуха зависит от:
- скорости полета;
- формы и калибра пули (гранаты),ее поверхности;
- плотности воздуха.
Сила сопротивления воздуха возрастает с увеличением скорости полета пули, ее калибра и плотности воздуха.
При сверхзвуковых скоростях полета пули, когда основной причиной сопротивления воздуха является образование уплотнения воздуха перед головной частью (баллистической волны), выгодны пули с удлиненной остроконечной головной частью.
|
| |
| |
| Codru | Дата: Vineri, 27.02.2015, 20:36 | Сообщение # 4 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| При дозвуковых скоростях полета гранаты, когда основной причиной сопротивления воздуха является образование разреженного пространства и завихрений, выгодны гранаты с удлиненной и суженной хвостовой частью.
Чем глаже поверхность пули, тем меньше сила трения и сила сопротивления воздуха.
Разнообразие форм современных пуль (гранат) во многом определяются необходимостью уменьшить силу сопротивления воздуха.
В момент вылета пули из канала ствола сила сопротивления воздуха стремится не только замедлить движение пули, но и опрокинуть ее.
Для того чтобы пуля не опрокидывалась под действием силы сопротивления воздуха, ей придают с помощью нарезов в канале ствола быстрое вращательное движение (например, АК ~ 3000 об/сек).
При полете быстро вращающейся пули в воздухе происходят следующие явления.
Сила сопротивления воздуха стремится повернуть пулю головной частью вверх и назад. Но головная часть пули в результате быстрого вращения согласно свойству гироскопа стремится сохранить приданое положение и отклониться не вверх, а весьма незначительно к направлению действия силы сопротивления воздуха, т.е. вправо.
Как только головная часть пули отклонится вправо, изменится направление действия силы сопротивления воздуха - она стремится повернуть головную часть пули вправо и назад, но поворот головной части пули произойдет не вправо, а вниз и т.д.
Так как действие силы сопротивления воздуха непрерывно, а направление ее относительно пули меняется с каждым отклонением оси пули, то головная часть пули описывает окружность, а ее ось - конус с вершиной в центре тяжести.
Происходит так называемое медленное коническое, или прецессионное, движение, и пуля летит головнойчастью вперед, т.е. следит за изменением кривизны траектории (рис. 5.).
Рис. 5. Медленное коническое движение пули
Ось медленного конического движения несколько отстает от касательной к траектории (располагается выше последней).
Следовательно, пуля с потоком воздуха сталкивается больше нижней частью и ось медленного конического движения отклоняется в сторону вращения (вправо при правой нарезке ствола).
Отклонение пули от плоскости стрельбы в сторону ее вращения называется деривацией (рис. 6.).
Рис.6. Деривация (вид траектории сверху)
Таким образом, причинами деривации являются:
- вращательное движение пули;
- сопротивление воздуха;
- понижение под действием силы тяжести касательной к траектории.
При отсутствии хотя бы одной из этих причин деривации не будет.
В таблицах стрельбы деривация дается как поправка направления в тысячных. Однако при стрельбе из стрелкового оружия величина деривации незначительная (например, на дальности 500 м она не превышает 0,1 тысячной) и ее влияние на результаты стрельбы практически не учитывается.
|
| |
| |
| Codru | Дата: Vineri, 27.02.2015, 22:25 | Сообщение # 5 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Устойчивость гранаты в полете обеспечивается наличием стабилизатора, который позволяет перенести центр сопротивления воздуха назад, за центр тяжести гранаты. Вследствие этого сила сопротивления воздуха поворачивает ось гранаты к касательной траектории, заставляя гранату двигаться головной частью вперед (рис. 7.).
Касательная к траектории
Рис. 7. Действие силы сопротивления воздуха на полет гранаты
Для улучшения кучности некоторым гранатам придают за счет истечения газов медленное вращение. Вследствие вращения гранаты моменты сил, отклоняющие ось гранаты, действуют последовательно в разные стороны, поэтому кучность стрельбы улучшается.

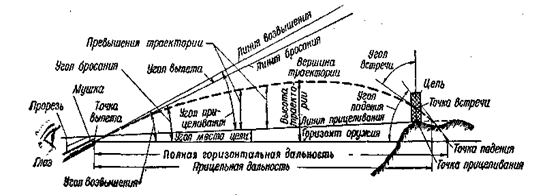

Для изучения траектории пули (гранаты) приняты следующие определения (рис. 8.):
Рис. 8. Элементы траектории
1) Центр дульного среза ствола называется точкой вылета.
Точка вылета является началом траектории.
2) Горизонтальная плоскость,проходящая через точку вылета, называется горизонтом оружия.
(Траектория дважды пересекает горизонт оружия: в точке вылета и в точке падения).
3) Прямая линия, являющаяся продолжением оси канала ствола наведенного оружия, называется линией возвышения.
4) Вертикальная плоскость, проходящая через линию возвышения, называется плоскостью стрельбы.
5) Угол,заключенный между линией возвышения и горизонтом оружия, называется углом возвышения.
(Если этот угол отрицательный, то он называется углом склонения (снижения)).
6) Прямая линия, являющаяся продолжением оси канала ствола в момент вылета пули, называется линией бросания.
7) Угол,заключенный между линией бросания и горизонтом оружия, называется углом бросания.
8) Угол,заключенный между линией возвышения и линией бросания, называется углом вылета.
9) Точка пересечения траектории с горизонтом оружия называется точкой падения.
10) Расстояние от точки вылета до точки падения называется полной горизонтальной дальностью.
11) Скорость пули (гранаты) в точке падения называется окончательной скоростью.
12) Время движения пули (гранаты) от точки вылета до точки падения называется полным временем полета.
13) Наивысшая точка траектории называется вершиной траектории.
14) Кратчайшее расстояние от вершины траектории до горизонта оружия называется высотой траектории.
15) Часть траектории от точки вылета до вершины называется восходящей ветвью; часть траектории от вершины до точки падения называется нисходящей ветвью траектории.
16) Точка на цели или вне ее, в которую наводится оружие, называется точкой прицеливания.
17) Прямая линия, проходящая от глаза стрелка через середину прорези прицела и вершину мушки в точку прицеливания, называется линией прицеливания.
18) Угол, заключенный между линией возвышения и линией прицеливания, называется углом прицеливания.
19) Угол, заключенный между линией прицеливания и горизонтом оружия, называется углом места цели.
20) Расстояние от точки вылета до пересечения траектории с линией прицеливания называется прицельной дальностью.
21) Кратчайшее расстояние от любой точки траектории до линии прицеливания, называется превышением траектории над линией прицеливания.
22) Прямая, соединяющая точку вылета с целью,называется линией цели.
23) Точка пересечения траектории с поверхностью цели (земли, преграды) называется точкой встречи.
24) Угол, заключенный между касательной к траектории и касательной к поверхности цели (земли, преграды) в точке встречи, называется углом встречи.
Траектория пули в воздухе имеет следующие свойства:
- нисходящая ветвь короче и круче восходящей;
- угол падения больше угла бросания;
- окончательная скорость пули меньше начальной;
- наименьшая скорость полета пули при стрельбе под большими углами бросания - на нисходящей ветви траектории, а при стрельбе под небольшими углами бросания - в точке падения;
- время движения пули по восходящей ветви траектории меньше, чем по нисходящей;
-траектория вращающейся пули вследствие понижения пули под действием силы тяжести и деривации представляет собой линию двоякой кривизны.
Траекторию гранаты в воздухе можно разделить на два участка (рис.9.):
- активный (полет гранаты под действием реактивной силы (от точки вылета до точки, где действие
реактивной силы прекращается);
- пассивный (полет гранаты по инерции).
Рис. 9. Траектория гранаты (вид сбоку)
Форма траектории гранаты примерно такая же, как и у пули.
|
| |
| |
| Codru | Дата: Vineri, 27.02.2015, 22:34 | Сообщение # 6 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 4. Прицеливание (наводка)
Для того, чтобы пуля (граната) долетела до цели и попала в нее или желаемую точку на ней, необходимо до выстрела придать оси канала ствола определенное положение в пространстве (в горизонтальной и вертикальной плоскости).
Придание оси канала ствола оружия необходимого для стрельбы положения в пространстве называется прицеливанием или наводкой.
Придание оси канала ствола требуемого положения в горизонтальной плоскости называется горизонтальной наводкой.
Придание оси канала ствола требуемого положения в вертикальной плоскости называется вертикальной наводкой.
Наводка осуществляется с помощью прицельных приспособлений и механизмов наводки.
Если горизонтальная и вертикальная наводка производится непосредственно по цели или по вспомогательной точке вблизи от цели, то такая наводка называется прямой.
При стрельбе из стрелкового оружия и гранатометов применяется прямая наводка, выполняемая с помощью одной прицельной линии.
Прямая линия, соединяющая середину прорези прицела с вершиной мушки, называется прицельной линией.
Прицеливание можно осуществляться при помощи открытого прицела (рис. 10.) и с помощью оптического прицела.
Рис. 10. Прицеливание (наводка) с помощью открытого прицела:

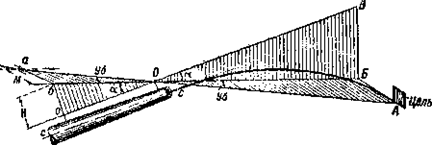

О — мушка; а— целик; аО — прицельная линия; сС — ось канала ствола; оО—линия, параллельная оси канала ствола; Н — высота прицела; М — величина перемещения целика; а — угол прицеливания; Уб— угол боковой поправки
|
| |
| |
| Codru | Дата: Vineri, 27.02.2015, 23:12 | Сообщение # 7 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 5. Форма траектории и еепрактическое значение
Форма траектории зависит от величины угла возвышения. С увеличением угла возвышения высота траектории и полная горизонтальная дальность полета пули (гранаты) увеличиваются, но это происходит до известного предела. За этим пределом высота траектории продолжает увеличиваться, а полная горизонтальная дальность начинает уменьшаться (рис. 11.).
Навесные траектории Настильные траектории Сопряженные траектории

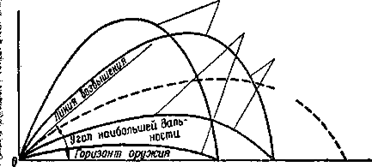

Рис.11. Угол наибольшей дальности, настильные, навесные и сопряженные траектории
Угол возвышения, при котором полная горизонтальная дальность полета пули (гранаты) становится наибольшей, называется углом наибольшей дальности (~ 35°).
Траектории,получаемые при углах возвышения, меньших угла наибольшей дальности, называются настильными.
Траектории,получаемые при углах возвышения, больших угла наибольшей дальности, называются навесными.
При стрельбе из одного и того же оружия (при одинаковых начальных скоростях) можно получить две траектории с одинаковой горизонтальной дальностью: настильную и навесную.
Траектории,имеющие одинаковую горизонтальную дальность при разных углах возвышения, называются сопряженными.
При стрельбе из стрелкового оружия и гранатометов используются только настильные траектории.
Чем настильнее траектория, тем на большем протяжении местности цель может быть поражена с одной установкой прицела. В этом заключается практическое значение настильной траектории.
Настильность траектории влияет на величину дальности прямого выстрела, поражаемого прикрытого и мертвого пространства.
Выстрел, при котором траектория не поднимается над линией прицеливания выше цели на всем своем протяжении, называется прямым выстрелом (рис. 12.).

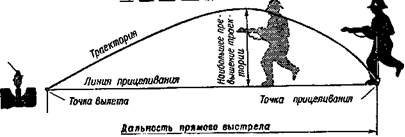

Рис. 12. Прямой выстрел
В пределах дальности прямого выстрела в напряженные моменты боя стрельба может вестись без перестановки прицела, при этом точка прицеливания по высоте, как правило, выбирается на нижнем краю цели.
Дальность прямого выстрела зависит от высоты цели и настильности траектории. Чем выше цель и чем настильнее траектория, тем больше дальность прямого выстрела и тем на большем протяжении местности цель может быть поражена с одной установкой прицела.
При стрельбе по целям, находящимся на расстоянии большем дальности прямого выстрела, траектория вблизи ее вершины поднимается выше цели, и цель на каком-то участке не будет поражаться при той же установке прицела. Однако около цели будет такое пространство (расстояние), на котором траектория не поднимается выше цели, и цель будет поражаться ею.
Расстояние на местности, на протяжении которого нисходящая ветвь траектории не повышает высоты цели, называется поражаемым пространством (глубиной поражаемого пространства).
Глубина поражаемого пространства зависит от:
- высоты цели (она будет тем больше, чем выше цель);
- от настильности траектории (она будет тем больше, чем настильнее траектория);
- от угла наклона местности (на переднем скате она уменьшается, на обратном – увеличивается).
Пространство за укрытием, непробиваемым пулей, от его гребня до точки встречи называется прикрытым пространством (рис. 13.).

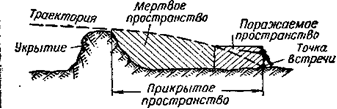

Рис. 13. Прикрытое, мертвое и поражаемое пространство
Прикрытое пространство будет тем больше, чем больше высота укрытия и чем настильнее траектория.
Часть прикрытого пространства, на котором цель не может быть поражена при данной траектории, называется мертвым (не поражаемым) пространством.
Мертвое пространство будет тем больше, чем больше высота укрытия, меньше высота цели и настильнее траектория.
Значение величины прикрытого и мертвого пространства позволяет правильно использовать укрытия для защиты от огня противника, а также принимать меры для уменьшения мертвых пространств путем правильного выбора огневых позиций и обстрела целей из оружия с более навесной траекторией.
|
| |
| |
| Codru | Дата: Vineri, 27.02.2015, 23:21 | Сообщение # 8 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 7. Мера измерения углов – тысячная и ее применение
За единицу измерения углов (меру углов) в стрелковой практике принимают центральный угол, длина дуги которого равна 1/6000 части длины окружности.
Эту угловую единицу называют делением угломера (рис. 15.).
Как известно из геометрии, длина окружности равна 2pR или 6,28R (R- радиус окружности).
Если окружность разделить на 6000 равных частей, то каждая такая часть будет равна:
 или округлено
Деление угломера Тысячная
Рис. 15. Деление угломера и тысячная:
АБС — дуга; АС— хорда
Длина дуги, соответствующая этому углу, равна 1/955 (округлено 1/1000) длины радиуса этой окружности.
Поэтому деление угломера обычно называют тысячной.
Деление угломера (тысячная) позволит легко переходить от угловых единиц к линейным и обратно, т.к. длина дуги, соответствующая делению угломера, на всех расстояниях равна одной тысячной длины радиуса, равного дальности стрельбы.
Углу в одну тысячную соответствует дуга, равная на расстоянии 1000м – 1 м (1000м:1000), на расстоянии 500м – 0,5м (500:1000) и т.д.
Углу в нескольких тысячных соответствует длина дуги B, равная одной тысячной дальности  , умноженной на угол, содержащий У тысячных, т.е.
B =
D =
У =
Полученные формулы называются формулами тысячной и имеют широкое применение в стрелковой практике.
В данных формулах:
D – дальность до предмета в метрах;
У –угол, под которым виден предмет в тысячных;
В –высота (ширина) предмета в метрах.
Измерение углов в делениях угломера (тысячных) может производиться:
- угломерным кругом буссоли;
- сеткой бинокля и перископа;
- артиллерийским кругом (по карте);
- целиком прицела;
- механизмом боковых поправок снайперского прицела;
- подручными предметами.
Точность углового измерения с помощью того или иного прибора зависит от точности шкалы на нем.
При использовании для измерения углов подручных предметов необходимо заранее определить их угловую величину. Для этого нужно вытянуть руку с подручным предметом на уровне глаза и заметить на местности у краев предмета какие-либо точки, затем с помощью угломерного прибора (бинокля, буссоли и т. п.) точно измерить угловую величину между этими точками.
Угловую величину подручного предмета можно также определить с помощью миллиметровой линейки. Для этого ширину (толщину) предмета в миллиметрах необходимо умножить на 2 тысячных, так как одному миллиметру линейки при ее удалении на 50 см от глаза соответствует по формуле тысячной угловая величина в 2 тысячных.
Углы, выраженные в тысячных, записываются через черточку и читаются раздельно: сначала сотни, а затем десятки и единицы; при отсутствии сотен или десятков записывается и читается ноль:
1705 тысячных записывается 17-05, читается семнадцать ноль пять;
130 тысячных записываются 1-30, читаются один тридцать;
100тысячных записываются 1-00, читаются один ноль;
одна тысячная записывается 0-01, читается ноль ноль один.
При решении огневых задач бывает необходимо перейти от градусного измерения углов к тысячной и наоборот.
Определено:
1° » 0-17;
1-0 = 6°.
Формулы тысячной имеют широкое применение в стрелковой практике, особенно при определении дальностей.
Дальность до цели определяется в бою обычно глазомерно и по угловой величине цели.
Глазомерно определение дальности до цели проводится: ее сравнением с известной дальностью до ориентира (местного предмета); по отрезкам местности, хорошо запечатлевшимся в зрительной памяти; по степени видимости и кажущейся величине цели, а также путем сочетания двух последних приемов.
Дальность до цели по ее угловой величине определяется при стрельбе с места и с остановки. Для этого используются шкалы сетки оптического прицела или прибора наблюдения, а также прицельные приспособления стрелкового оружия. Кроме того, могут производиться вычисления по формуле тысячной.
Определение дальности с помощью прицельных приспособлений стрелкового оружия производится сравнением видимых размеров цели с кроющей величиной мушки или прорези прицела. Оружие в этом случае удерживается в принятом положении для стрельбы. Например, если при стрельбе из автомата АКМ видимая ширина пулемета (0,75 м) равна ширине мушки, то дальность до цели 250 м; если пулемет кажется в два раза уже мушки, дальность до нее 500 м. Аналогично можно использовать и прорезь прицела оружия.
Для определения дальности до цели (предмета) вычислением по формуле тысячной необходимо знать высоту или ширину этой цели (предмета) и ее угловую величину.
Пример 1. Танк противника высотой 2,8 м виден под углом 0-05. Определить расстояние до цели (Д).
Решение. Д = (2,8 х 1000)/5 = 560 м.
Угловая величина цели (предмета) измеряется с помощью оптических приборов (бинокля, перископа и др.), а при отсутствии их — с помощью пальцев руки и подручных предметов (линейки с миллиметровыми делениями, карандаша, спичечной коробки и т. д.). Для измерения углов с помощью оптических приборов необходимо знать цену делений их угломерных сеток. При измерении угловых величин с помощью подручных предметов их необходимо держать перед собой на удалении 50 см от глаза. Тогда одно миллиметровое деление линейки будет соответствовать двум тысячным дальности (2 т. д.).
Рис. 16. Цена в тысячных кулака и пальцев руки
Угловые величины кулака и пальцев руки при их удалении от глаза на 50см, показанные на (рис. 16.), являются средними, поэтому каждый сержант и солдат должен их уточнить и запомнить.
|
| |
| |
| Codru | Дата: Vineri, 27.02.2015, 23:47 | Сообщение # 9 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 8. Явление рассеивания
При стрельбе из одного и того же оружия при самом тщательном соблюдении точности и однообразия производства выстрела каждая пуля (граната) вследствие ряда случайных причин описывает свою траекторию и имеет свою точку падения (точку встречи), не совпадающую с другими, вследствие чего происходит разбрасывание пуль (гранат).
Явление разбрасывания пуль(гранат) при стрельбе из одного и того же оружия в практически одинаковых условиях называется естественным рассеиванием пуль (гранат) или рассеиванием траекторий.
Совокупность траекторий пуль(гранат), полученных вследствие их естественного рассеивания, называется снопом траекторий (рис. 17.).

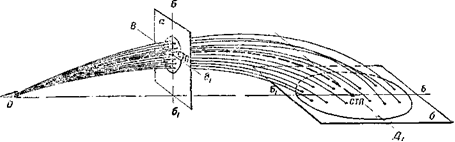

Рис. 17. Сноп траекторий, площадь рассеивания, оси рассеивания:
а — на вертикальной плоскости; б — на горизонтальной плоскости; средняя траектория обозначена пунктирной линией; СТП— средняя точка попадания; ВВ1— ось рассеивания по высоте; ББ1 — ось рассеивания по боковому направлению; ДД1— ось рассеивания по дальности
Траектория, проходящая в середине снопа траекторий, называется средней траекторией.
Точка пересечения средней траектории с поверхностью цели (преграды) называется средней точкой попадания или центром рассеивания.
Площадь, на которой располагаются точки встречи (пробоины) пуль (гранат), полученные при пересечении снопа траекторий с какой-либо плоскостью, называется площадью рассеивания.
Площадь рассеивания обычно имеет форму эллипса. При стрельбе из стрелкового оружия на близкие расстояния площадь рассеивания в вертикальной плоскости может иметь форму круга.
Взаимно перпендикулярные линии, проведенные через центр рассеивания (среднюю точку попадания) так, чтобы одна из них совпадала с направлением стрельбы, называются осями рассеивания.
Кратчайшие расстояния от точек встречи (пробоин) до осей рассеивания называются отклонениями.
|
| |
| |
| Codru | Дата: Sâmbătă, 28.02.2015, 00:30 | Сообщение # 10 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 9. Причина рассеивания
Причины, вызывающие рассеивание пуль (гранат), могут быть сведены в три группы:
а) Причины, вызывающие разнообразие начальных скоростей:
- разнообразие в весе пороховых зарядов и пуль (гранат), в форме и размерах пуль (гранат) и гильз, в количестве пороха, в плотности заряжания и т.д. как результат неточностей (допусков) при их изготовлении;
- разнообразие температур зарядов, зависящие от температуры воздуха и неодинакового времени нахождения патрона (гранаты) в нагретом при стрельбе стволе;
- разнообразие в степени нагрева и в качественном состоянии ствола.
Эти причины ведут к колебанию в начальных скоростях, а, следовательно, и в дальности полета пуль (гранат), т.е. приводят к рассеиванию пуль (гранат) по дальности (высоте) и зависит в основном от боеприпасов и оружия.
в) Причины, вызывающие разнообразие углов бросания и направления стрельбы:
- разнообразие в горизонтальной и вертикальной наводке оружия (ошибки в прицеливании);
- разнообразие углов вылета и боковых смещений оружия, получаемое в результате неоднообразной изготовки к стрельбе, неустойчивого и не однообразного удержания автоматического оружия, особенно во время стрельбы очередями, неправильного использования упоров и неплавного спуска курка;
- угловые колебания ствола при стрельбе автоматическим огнем, возникающие вследствие движения и ударов подвижных частей и отдачи оружия.
Эти причины приводят к рассеиванию пуль (гранат) по боковому направлению и дальности (высоты),
оказывают наибольшее влияние на величину площади рассеивания и в основном зависят от выучки стреляющего.
с) Причины, вызывающие разнообразие условий полета пули (гранаты):
- разнообразие в атмосферных условиях, особенно в направлении и скорости ветра между выстрелами (очередями);
- разнообразие в весе, форме и размерах пуль (гранат) приводящие к изменению величины силы сопротивления воздуха.
Эти причины приводят к увеличению рассеивания по боковому направлению и по дальности (высоте) и в основном зависят от внешних условий стрельбы и от боеприпасов.
При каждом выстреле в разном сочетании действуют все три группы причин. Это приводит к тому, что полет каждой пули (гранаты) происходит по траектории, отличной от траекторий других пуль (гранат).
Устранить полностью причины, вызывающие рассеивание, а, следовательно, устранить и само рассеивание невозможно. Однако, зная причины, от которого зависит рассеивание, можно уменьшить влияние каждой из них и тем самым уменьшить рассеивание, или, как правильно говорить, повысить кучность стрельбы.
Уменьшение рассеивания пуль (гранат) достигается:
- отличной выучкой стреляющего;
- тщательной подготовкой оружия и боеприпасов к стрельбе;
- умелым применением правил стрельбы;
- правильной изготовкой к стрельбе;
- однообразной прикладкой;
- точной наводкой (прицеливанием);
- плавным спуском курка;
- устойчивым и однообразным удержанием оружия при стрельбе;
- надлежащим уходом за оружием и боеприпасами.
|
| |
| |
| Codru | Дата: Sâmbătă, 28.02.2015, 00:36 | Сообщение # 11 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 10.Закон рассеивания
При большом числе выстрелов (более 20) в расположении точек встречи на площади рассеивания наблюдается определенная закономерность. Рассеивание пуль (гранат) подчиняется нормальному закону случайных ошибок, который в отношении к рассеиванию пуль (гранат) называется законом рассеивания.Этот закон характеризуется следующими тремя положениями (рис.18.):
- точки встречи (пробоины) на площади рассеивания располагаются неравномерно —гуще к центру рассеивания и реже к краям площади рассеивания.
- на площади рассеивания можно определить точку, являющуюся центром рассеивания (средней точкой попадания), относительно которой распределение точек встречи (пробоин) симметрично: число точек встречи по обе стороны от осей рассеивания, заключающихся в равных по абсолютной величине пределах (полосах), одинаково, и каждому отклонению от оси рассеивания в одну сторону отвечает такое же по величине отклонен в противоположную сторону.
- точки встречи (пробоины) в каждом частном случае занимают небеспредельную, а ограниченную площадь.
Таким образом, закон рассеивания в общем виде можно сформулировать так: при достаточно большом числе выстрелов, произведенных в практически одинаковых условиях, рассеивание пуль (гранат) неравномерно, симметрично и небеспредельно.
2% 7% 16% 25% 25% 16% 7% 2%
Рис. 18. Закономерность рассеивания
|
| |
| |
| Codru | Дата: Sâmbătă, 28.02.2015, 00:42 | Сообщение # 12 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 11. Определение средней точки попадания (СТП)
При малом числе пробоин (до 5)положение СТП определяется способом последовательного деления отрезков (рис. 19.).
Рис.19. Определение положения средней точки попадания способом последовательного деления отрезков:
а — по трем; б и в — по четырем; г — по пяти пробоинам
Для этого необходимо:
- соединить прямой две пробоины (точки встречи) и расстояние между ними разделить пополам;
- полученную точку соединить с третьей пробоиной (точкой встречи между ними разделить на три равные части);
- ближайшее деление к двум первым пробоинам (точкам встречи) соединить с четвертой пробоиной (точкой встречи) и расстояния между ними разделить на четыре равные части;
- деление, ближайшее к первым трем пробоинам (точкам встречи), принимаются за среднюю точку попадания четырех пробоин (точек встречи).
По четырем пробоинам(точкам встречи) СТП можно определить еще так:
- рядом лежащие пробоины (точки встречи) соединить попарно;
- середины обеих прямых снова соединить;
- полученную линию разделить пополам;
- точка деления и будет СТП.
При большом числе пробоин (точек встречи) на основании симметричности рассеивания СТП определения способом проведения осей рассеивания (рис.20.):
Рис. 20. Определение положения средней точки попадания способом проведения осей рассеивания:
ВВ1 —ось рассеивания по высоте; ББ1— ось рассеивания по боковому направлению
Для этого нужно:
- отсчитать нижнюю (ближнюю) половину пробоин (точек встречи) и отделить ее осью рассеивания по высоте (дальности);
- отсчитать таким же порядком правую или левую половину пробоин (точек встречи) и отделить ее осью рассеивания по боковому направлению;
- пересечение осей рассеивания является СТП.
Среднюю точку попадания (СТП) можно также определить способом вычисления (расчета).
Для этого необходимо:
- провести через левую (правую) пробоину (точку встречи) вертикальную линию, измерить кратчайшее расстояние от каждой пробоины (точки встречи) до этой линии, сложить все расстояния от вертикальной линии и разделить сумму на число пробоин (точек встречи);
- провести через нижнюю (верхнюю) пробоину (точку встречи) горизонтальную линию, измерить кратчайшее расстояние от каждой линии, сложить все расстояния от горизонтальной линии и
разделить сумму на число пробоин (точек встречи).
Полученные числа определяют удаление СТП от указанных линий.
|
| |
| |
| Vladimirnon | Дата: Marţi, 18.04.2017, 16:18 | Сообщение # 13 |
|
|
Grupa: Vizitatori
Mesaje:
Reputatia: off
|
|
|
| |
| |
|
Principală
