Автомат Калашникова АКМ, АК-74
| |
| Codru | Дата: Sâmbătă, 28.02.2015, 22:31 | Сообщение # 1 |
|
Grupa: Administratori
Mesaje: 2076
|
| Назначениеи боевые свойства автомата Калашникова
Автомат Калашникова является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника.
Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.
Для стрельбы и наблюдения в условиях естественной освещенности ночью к специально оборудованным автоматом присоединяется ночной стрелковый прицел универсальный модернизированный (НСПУМ).
Автомат Калашникова (АК) был принят на вооружение бывшей Советской Армии в 1949году.
В последующие годы автомат конструктивно улучшался (1959 году – АКМ, АКМС, в 70 годы – 5,45-мм АК74, АКС74, АКС74Н,АКС74У, АКС74УН2 (рис. 21.).

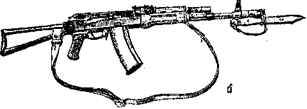

Рис. 21,а. Общий вид автоматаКалашникова:
а – АК74 с деревянным прикладом; а – АК с деревянным прикладом(справа);
б – АК74с металлическим прикладом (слева); б– АК с металлическим прикладом

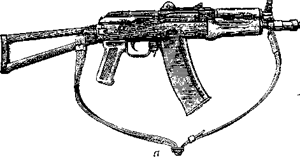

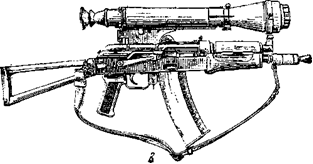

Рис. 21,б. Общий вид автоматаКалашникова:
а - АКС74У – с откинутымприкладом; б - АКС74УН2 – сночным прицелом
Из автомата ведется автоматический огонь или одиночныйогонь (стрельба одиночными выстрелами).
Автоматический огонь является основным видом огня из автомата.
Онведется короткими (до 5 выстрелов) и длинными(до 10 выстрелов) очередями и непрерывно. Подача патронов пристрельбе производится из коробчатого магазина емкостью на 30 патронов.
|
| |
| |
| Codru | Дата: Sâmbătă, 28.02.2015, 23:05 | Сообщение # 2 |
|
|
Grupa: Administratori
Mesaje: 2076
|
|
|
| |
| |
| Codru | Дата: Sâmbătă, 28.02.2015, 23:08 | Сообщение # 3 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Понятие обобщем устройстве автомата
Автомат АК(АКМ) состоит из следующих основных частей и механизмов:
- ствола со ствольной коробкой, прицельнымприспособлением и прикладом;
- крышки ствольной коробки;
- затворной рамы с газовым поршнем;
- затвора;
- возвратного механизма;
- газовой трубки со ствольной накладкой;
- ударно-спускового механизма;
- цевья;
- магазина;
- штыка (штыка-ножа)
У автоматов АК74 (рис. 22.) отличие в устройстве обусловлено:
- в п.1 – «ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой»;
- кроме того, у автомата имеется дульный тормоз-компенсатор.
У автомата АК74У имеется пламегаситель.

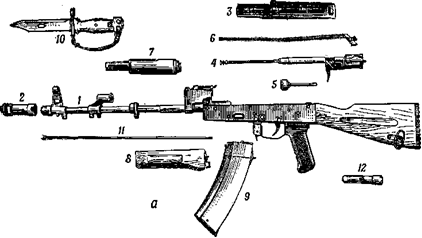

Рис. 22. Основные части и механизмы автомата АК74:
1 — ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 — дульный тормоз-компенсатор; 3 — крышка ствольной коробки; 4 — затворная рама с газовым поршнем; 5 — затвор; 6 — возвратный механизм; 7 — газовая трубка со ствольной накладкой; 8 — цевье; 9 — магазин; 10 — штык-нож; 11 — шомпол; 12 — пенал принадлежности
В комплект автомата входят:
-принадлежность;
- ремень;
- сумка для магазинов.
В комплект автомата АКМС, кроме того, входит чехол для автомата с карманом для магазина.
А в комплект автомата с ночным прицелом входит также ночной стрелковый прицел универсальный.
|
| |
| |
| Codru | Дата: Sâmbătă, 28.02.2015, 23:14 | Сообщение # 4 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Разборка и сборка автомата
Разборка автомата может быть:
- неполная (для чистки, смазки и осмотра автомата);
- полная(для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу, при переходе на новую смазку, при ремонте).
Излишне частая разборка автомата вредна, т.к. ускоряет его изнашивание частей и механизмов. Разборку и сборку автомата следует производить на столе или чистой подстилке; части и механизмы автомата класть в порядке разборки, обращаться сними осторожно, не класть одну часть на другую и не применять излишних усилий и разных ударов.
При сборке автомата сличить номера на его частях: у каждого автомата номер на ствольной коробке должны соответствовать номеру на газовой трубке, затворной раме, затворе, крышке ствольной коробки и других частях автомата.
Обучение разборке и сборке на боевых автоматах допускается лишь в исключительных случаях и с соблюдением особой осторожности в обращении с частями и механизмами.
|
| |
| | |
| Codru | Дата: Sâmbătă, 28.02.2015, 23:36 | Сообщение # 6 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Порядок сборки автомата после неполной разборки
Сборка автомата после неполной разборки производится в следующей последовательности:
1. Присоединить газовую трубку со ствольной накладкой.
2. Присоединить затвор к затворной раме.
3. Присоединить затворную раму с затвором к ствольной коробке.
4. Присоединить возвратный механизм.
5. Присоединить крышку ствольной коробки.
6. Спустить курок с боевого взвода и поставить на предохранитель.
7. Присоединить шомпол.
8. Вложить пенал в гнездо приклада (рис. 31.).
9. Присоединить магазин к автомату (рис. 32.).

Рис. 31. Вкладывание пенала Рис. 32. Присоединение магазина
в гнездо приклада к автомату
У автомата АК74(АК74У) в п.7 присоединяется дульный тормоз-компенсатор (пламегаситель).
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 19:50 | Сообщение # 7 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Осмотр и проверка исправности автомата и боевых патронов
Для проверки исправности автомата, его чистоты, смазки и подготовки его к стрельбе производятся осмотры автомата, патронов, принадлежности и магазинов.
Подготовка оружия к стрельбе проводится в целях обеспечения безопасности работы оружия во время стрельбы.
Солдаты и сержанты осматривают автоматы:
-ежедневно;
-перед заступлением в наряд, перед выходом на занятия, в боевой обстановке– периодически в течение дня и перед выполнением боевой задачи;
-во время чистки.
Неисправности автомата, магазинов и принадлежности должны устраняться немедленно.
Если устранить их в подразделении нельзя, автомат, магазины и принадлежность следует отправлять в ремонтную мастерскую.
Характерными неисправностями, нарушающими бой автомата, могут быть следующие:
- мушка сбита или погнута, сместилась в сторону, вверх или вниз - пули будут отклоняться в сторону, противоположную перемещению вершины мушки;
- прицельная планка погнута или перекошена – пули будут отклоняться в сторону перемещения прорези гривки прицельной планки;
- ствол погнут – пули будут отклоняться в сторону изгиба дульной части ствола;
- забоины на дульном срезе ствола, растертость канала ствола (особенно в дульной части), сношенность и округление углов полей нарезов, раковины, качание прицельной планки, мушки, приклада - все это увеличивает рассеивание пуль.
При ежедневном осмотре необходимо убедиться в наличии всех частей автомата и проверить:
- нет ли на наружных частях ржавчины, грязи, а также вмятин, царапин и забоин и других повреждений, которые могут вызвать нарушение нормальной работы механизмов;
- надежно ли крепление шомпола;
- кроме того, проверить состояние смазки на видимых без разборки автомата частях, наличие ремня, принадлежности, магазинов, сумок для них и штыка-ножа.
При осмотре автомата перед заступлением в наряд, перед выходом на занятия и в боевой обстановке проверить то же, что и при ежедневном осмотре; кроме того:
- проверить исправность прицела и мушки;
- убедиться, что в канале ствола нет посторонних предметов;
- проверить правильность работы частей и механизмов.
При осмотре автомата во время чистки проверить каждую часть и механизм в отдельности и убедиться, что на металлических частях нет скрошенности металла, забоин, погнутостей, ржавчины и грязи, а на деревянных частях трещин и побитостей.
Особое внимание следует обращать на состояние канала ствола.
При осмотре принадлежности проверить наличие и исправность всех предметов принадлежности.
При осмотре патронов проверяется:
- нет ли на гильзах ржавчины и помятостей, препятствующих свободному вхождению патрона в патронник;
- не шатается ли пуля в дульце гильзы;
- нет ли на капсюле зеленного налета и трещин, и не выступает ли капсюль выше поверхности дна гильзы.
Все неисправные патроны изымаются и сдаются на пункт боепитания, а оттуда на склад. Если патроны запылились и загрязнились, их необходимо обтереть сухой чистой ветошью.
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 19:58 | Сообщение # 8 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Боеприпасы, применяемые при стрельбе
Для стрельбы из автоматов применяются:
а) АК, АКМ – 7,62 мм патроны обр.1943г. с обыкновенными ( со стальным сердечником), трассирующими и бронебойно-зажигательными пулями;
б) АК74,АК74У – 5,45 мм патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.
Боевой патрон (рис. 33.) состоит из пули, гильзы, порохового заряда и капсюля.
Рис. 33. Боевой патрон:
1 — пуля; 2—гильза; 3 — пороховой заряд; 4 — капсюль; 5 — дульце; 6 — проточка; 7 — наковальня; 8 —затравочное отверстие; 9 — ударный состав
Головные части специальных пуль имеют отличительную окраску.
Обыкновенная пуля (рис. 34, а.) предназначена для поражения живой силы противника, расположенной открыто и за масками, пробиваемыми пулей.
Обыкновенная пуля состоит из стальной,покрытой томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.
Трассирующая пуля (рис. 34,б.) предназначена для поражения живой силы противника. Кроме того,при полете в воздухе она на дальностях стрельбы до 800 м оставляет светящийся след, что позволяет производить корректирование огня и целеуказание. В оболочке трассирующей пули в головной части помещен сердечник, а в донной — стаканчик с запрессованным трассирующим составом. Во время выстрела пламя от порохового заряда зажигает трассирующий состав, который при полете пули дает яркий светящийся след, видимый днем и ночью. Головная часть пули окрашена в зеленый цвет.
Бронебойно-зажигательная пуля (рис. 34,в.) предназначена для зажигания горючих жидкостей ипоражения живой силы противника, находящейся за легкими броневыми прикрытиями, на дальностях до 300 м.
Бронебойно-зажигательная пуля состоит из оболочки с томпаковым наконечником, стального сердечника со свинцовой рубашкой, свинцового поддона и зажигательного состава. При ударе пули о броню зажигательный состав воспламеняется, пламя через отверстие в броне, пробитое стальным сердечником пули, воспламеняет горючее.
Головная часть пули окрашена в черный цвет с красным пояском.
Для имитации стрельбы применяются холостые(без пули) патроны, стрельба которыми ведется с применением специальной втулки.
Рис.34. Пули:
а — обыкновенная со стальным сердечником; б — трассирующая;
в — бронебойно-зажигательная:
1 — оболочка; 2 —стальной сердечник; 3 — свинцовая рубашка; 4 — сердечник(свинцовый); 5 — стаканчик; 6 — трассирующий состав; 7 — поддон(свинцовый); 8 — зажигательный состав; 9 — наконечник (томпаковый)
Гильза служит для соединения всех частей патрона,предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи, у дна гильзы, сделана кольцевая проточка для зацепа выбрасывателя. В дне гильзыимеются гнездо для капсюля, наковальняи два затравочных отверстия.
Пороховой заряд служит для сообщения пуле быстрого поступательного движения; он состоит из пироксилинового пороха.
Капсюль служит для воспламенения порохового заряда.
Он состоит из латунного колпачка,впрессованного в него ударного состава и фольгового кружка, прикрывающего ударный состав.
Укупорка патронов производится в деревянные ящики. В ящики укладываются по две герметически закрытые металлические коробки по 660 патронов обр. 1943 г. и по 1080 5,45-мм патронов в каждой; патроны в коробках, упакованы в картонные пачки по 20 патронов обр. 1943 г. и по 30 штук 5,45-мм патронов. Всего в ящике помещается 1320 патронов обр. 1943 г. и 2160 5,45-мм патронов.
На боковых стенках ящиков, в которых укупорены патроны со специальными пулями, нанесены цветные полосы, соответствующие окраске головных частей пуль.
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 21:00 | Сообщение # 9 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Уход за автоматом. Чистка и смазка
Автомат должен содержаться в полной исправности и быть готовым к действию. Это достигается своевременной и умелой чисткой и смазкой и правильным хранением автомата.
Чистка автомата, находящегося в подразделении, производится:
- при подготовке к стрельбе;
- после стрельбы боевыми и холостыми патронами - немедленно по окончании стрельбы на стрельбище (в поле). Окончательная чистка автомата производится по возвращении со стрельбы в течение последующих 3-4 дней ежедневно;
- после наряда и занятий в поле без стрельбы – по возвращении с наряда или занятий;
- в боевой обстановке и на длительных учениях – ежедневно в периоды затишья боя и во время перерывов учений;
- если автомат не применялся, - не реже одного раза в неделю.
После чистки автомат смазать. Смазку наносить только на хорошо очищенную и сухую поверхность металла немедленно после чистки, чтобы не допустить воздействия влаги на металл.
Чистка и смазка автомата производится под непосредственным руководством командира отделения. Командир отделения обязан определить степень необходимой разборки, чистки и смазки; проверить исправность принадлежности идоброкачественность материалов для чистки; проверить правильность и качество произведенной чистки и дать разрешение на смазку и сборку; проверить правильность произведенной смазки и сборки автомата.
При казарменном или лагерном расположении чистку автомата производить специально отведенных местах на оборудованных для этой цели столах, а в боевой обстановке и на учениях – на чистых подстилках, досках, фанере и т.п.
Для чистки и смазки автомата применяются:
- жидкая ружейная смазка - для чистки автомата и смазывания его частей и механизмов при температуре воздуха от +50ºС до – 50ºС;
- ружейная смазка – для смазывания канала ствола, частей и механизмов автомата после их чистки; эта смазка применяется при температуре воздуха выше + 5ºС;
- раствор РЧС (раствор чистки стволов) – для чистки каналов стволов и других частей автомата, подвергшихся воздействию пороховых газов;
- ветошь или бумага КВ-22 – для обтирания, чистки и смазки автомата;
- пакля (короткое льноволокно), очищенное от кострики, только для чистки канала ствола.
Принадлежность к автомату служит для разборки, сборки, чистки и смазки автомата.
К принадлежности АКМ (рис. 35.) относятся:
-шомпол, протирка, ершик, отвертка, выколотка, шпилька, пенал, масленка.
Рис. 35. Принадлежность АКМ:
1 — шомпол; 2 — протирка; 3 — ершик; 4 — отвертка; 5 — выколотка; 6— шпилька; 7 — пенал; 8 — крышка; 9 — масленка
К принадлежности АК74 (рис. 36.) относятся:
- шомпол, протирка, ершик, отвертка, выколотка, пенал, масленка,обоймы, переходник.

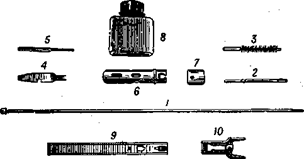

Рис. 36. Принадлежность АК74:
1 — шомпол; 2 — протирка; 3 — ершик; 4 — отвертка; 5 — выколотка; 6 —пенал; 7 — крышка; 8 — масленка; 9 — обойма; 10 — переходник
Шомпол применяется для чистки и смазки канала ствола и каналов и полостей других частей автомата. Шомпол имеет головку с отверстием для выколотки, нарезку для навинчивания протирки или ершика и прорезь для ветоши или пакли.
Шомпол присоединяется к автомату под стволом.
Протирка применяется для чистки и смазки канала ствола, а также каналов и полостей других частей автомата.
Ершик используется для чистки канала ствола раствором РЧС.
Отвертка, выколотка и шпилька применяются при разборке и сборке автомата.
Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки, а боковой вырез – для закрепления протирки на шомполе.
Для удобства использования отверткой она выставляется в боковые отверстия пенала.
При чистке канала ствола отвертка вкладывается в пенал поверх головки шомпола.
Шпилька применяется при сборке ударно спускового механизма.
Пенал служит для хранения протирки, ершика, отвертки, выколотки и шпильки. Он закрывается крышкой.
Пенал применяется как шомпольная муфта при чистке и смазке канала ствола, как рукоятка для отвертки при ввинчивании и вывинчивании мушки и для поворота замыкателя газовой трубки.
Пенал имеет сквозные отверстия, в которые вставляется шомпол при чистке автомата; овальные отверстия для отвертки и прямоугольное отверстие для поворота замыкателя газовой трубки при разборке и сборке автомата.
Крышка применяется как дульная накладка при чистке канала ствола; она имеет отверстие для направления движения шомпола, внутренние выступа и вырезы для крепления на компенсаторе или на муфте ствола.
Боковые отверстия на крышке пенала предназначены для выколотки, применяемой для снятия крышки пенала со ствола или с пенала.
Масленка служит для хранения смазки и переносится в кармане сумки для магазинов.
Обойма служит для переноски патронов и ускоренного снаряжения магазина патронами. В обойме помещается 15 патронов.
Переходник служит для соединения обоймы с магазином при снаряжении его патронами.
Чистку автомата производить следующим образом:
- подготовить материалы для чистки и смазки;
- разобрать автомат;
- осмотреть принадлежность и подготовить ее для использования при чистке (рис.38.);
- прочистить канал ствола.
Для чистки канала ствола жидкой ружейной смазкой сложить паклю в виде цифры 8(рис. 37.), перекрестием «восьмерки» наложить на конец протирки и уложить волокна пакли вдоль стержня протирки; при этом концы пакли должны быть короче стержни протирки, а толщина слоя должна быть такой, чтобы протирка с паклей вводилась в канал ствола небольшим усилием руки.
Рис. 37.Накладывание пакли на протирку
Налить на паклю немного жидкой ружейной смазки и пальцами слегка помять паклю, ввести шомпол с протиркой и паклей в канал ствола. Несколько раз плавно, не изгибая шомпол, провернуть его по всей длине канала ствола.
Если чистка канала ствола производится раствором РЧС, то применяется ершик, смоченный в растворе.
Смазку автомата производить в следующем порядке:
- смазать канал ствола. Навинтить на шомпол протирку и наложить на нее ветошь, пропитанную смазкой;
- ввести протирку в канал ствола с дульной части и плавно продвинуть ее два-три раза по всей длине ствола, чтобы равномерно покрыть канал ствола тонким слоем смазки. Смазать патронник и компенсатор.
Все остальные металлические части и механизмы автомата при помощи промасленной ветоши покрыть тонким слоем смазки. Излишняя смазка способствует загрязнению частей и может вызвать задержки при стрельбе.
Деревянные части не смазываются.
Для удобства чистки и смазки пазов, отверстий, выемов и вырезов можно использовать деревянные палочки, примерный комплект палочек показан на (рис. 39.):

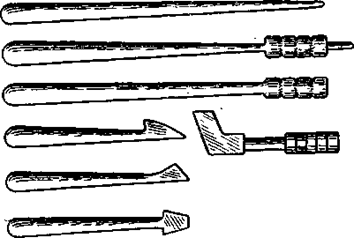

Рис.38. Принадлежность автомата, Рис. 39. Комплект деревянных палочек
подготовленная для чистки для чистки и смазки оружия
Палочки с лопаточками на конце служат для чистки и смазки пазов, палочки цилиндрической формы разного диаметра — для чистки и смазки отверстий, выемов, вырезов, патронника, а также газовой каморы. При пользовании палочками обязательно на них накладывается ветошь.
По окончании смазки собрать автомат, проверить работу его частей и механизмов, вычистить и смазать магазины и принадлежность.
|
| |
| |
| AquasSgreag | Дата: Marţi, 13.06.2017, 12:34 | Сообщение # 10 |
|
|
Grupa: Vizitatori
Mesaje:
Reputatia: off
|
| Привет форумчане
|
| |
| |
| Codru | Дата: Marţi, 13.06.2017, 15:18 | Сообщение # 11 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Привет, гость.
|
| |
| |
| Goodsongreag | Дата: Miercuri, 14.06.2017, 15:14 | Сообщение # 12 |
|
|
Grupa: Vizitatori
Mesaje:
Reputatia: off
|
| Всем алоха!
|
| |
| |
|
Principală
