Назначение ручного пулемета Калашникова
7,62-мм (рис. 40.) и 5,45-мм (рис. 41.) ручные пулеметы Калашникова является наиболее мощным автоматическим оружием стрелкового отделения. Они предназначены для уничтожения живой силы и поражения огневых средств противника.
Огонь из пулеметов ведется короткими (до 5 выстрелов) и длинными (до15 выстрелов) очередями и непрерывно. Кроме того, ударно-спусковой механизм позволяет вести и одиночный огонь.
Подача патронов при стрельбе производится из барабанного магазина емкостью на 75 патронов или из коробчатого магазина емкостью на 40 патронов - (РПК) и из коробчатого магазина емкостью на 45 патронов (РПК74).

Рис. 40. Общий вид 7,62-мм ручного пулемета Калашникова (РПК):
а — с барабанным магазином; б — с коробчатым магазином

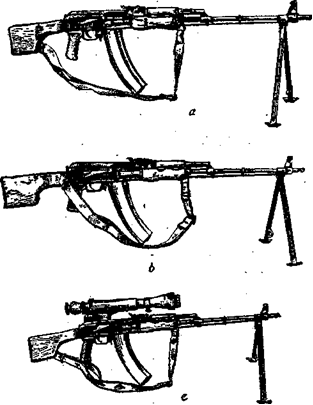

Рис. 41. Общий вид 5,45-мм ручного пулемета Калашникова:
а - с постоянным прикладом (РПК74); б - со складывающимся прикладом (РПКС74); с - с ночным прицелом (РПКСН74)

Codru

Дата: Duminică, 01.03.2015, 22:15 | Сообщение # 2

Grupa: Administratori

Mesaje: 2076

Reputatia: 60

Codru

Дата: Duminică, 01.03.2015, 22:15 | Сообщение # 3

Grupa: Administratori

Mesaje: 2076

Reputatia: 60

Общее устройство7,62-мм и 5,45-мм ручных пулеметов Калашникова
Пулемет РПК состоит из следующих основных частей и механизмов:
          - ствола со ствольной коробкой, с прицельным приспособлением, сошкой и прикладом;
          - крышки ствольной коробки;
          - затворной рамы с газовым поршнем;
          - затвора;
          - возвратного механизма;
- газовой трубки со ствольной накладкой;
- ударно-спускового механизма;
- цевья;
- магазина (барабанного или коробчатого).

У пулемета РПК74,кроме того, имеется пламегаситель и сошка.
В комплект пулемета входят:
- принадлежность;
- ремень;
- чехол;
- сумки для магазинов(две).
В комплект пулемета со складывающимся прикладом, кроме того, входит чехол для пулемета с карманом для магазина, а в комплект пулемета с ночным прицелом входит также ночной стрелковый прицел универсальный.

Codru

Дата: Duminică, 01.03.2015, 22:18 | Сообщение # 4

Grupa: Administratori

Mesaje: 2076

Reputatia: 60

Порядок неполной разборки пулемета:
-установить пулемет на сошку;
- отделить магазин;
- вынуть пенал с принадлежностью;
- отделить шомпол;
- отделить крышку ствольной коробки;
- отделить возвратныймеханизм;
- отделить затворную раму с затвором;
- отделить затвор от затворной рамы;
         - отделить газовуютрубку со ствольной накладкой;

У пулемета РПК74отличие в порядке неполной разборки состоит в том, что дополнительно послеотделения шомпола п.4 отделяется пламегаситель.

Порядок сборки пулемета после неполной разборки:
       - присоединить газовую трубку соствольной    накладкой;
       -присоединить затвор к затворной раме;
         - присоединить затворную раму сзатвором к ствольной коробке;
         - присоединить возвратный механизм;
       -присоединить крышку ствольной коробки;
       - спустить курок сбоевого взвода и поставить на предохранитель;
         - присоединить шомпол;
          - вложить пенал спринадлежностью в гнездо приклада;
         -присоединить магазин к пулемету;
         - сложитьноги сошки.
