7,62-мм снайперская винтовка Драгунова (СВД)
|
|
| Codru | Дата: Duminică, 01.03.2015, 22:23 | Сообщение # 1 |
|
Grupa: Administratori
Mesaje: 2076
|
| Назначение снайперской винтовки
7,62-мм снайперская винтовка Драгунова (рис.44.) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.

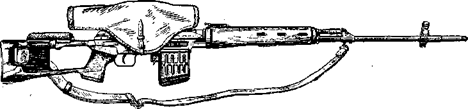

Рис. 44. 7,62-мм снайперская винтовка Драгунова
Огонь из снайперской винтовки наиболее эффективен на расстояния до 800 м.
Огонь из снайперской винтовки ведется одиночными выстрелами.
Подача патронов при стрельбе производится из коробчатого магазина емкостью на 10 патронов.
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 22:27 | Сообщение # 2 |
|
|
Grupa: Administratori
Mesaje: 2076
|
|
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 23:00 | Сообщение # 3 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Основные части и механизмы снайперской винтовки
Снайперская винтовка состоит из следующих основных частей и механизмов:
- ствола со ствольной коробкой, открытым прицелом и прикладом;
- крышки ствольной коробки;
- возвратного механизма;
- затворной рамы;
- затвора;
- газовой трубки с регулятором, газового поршня и толкателя с пружиной;
- ствольных накладок (правой и левой);
- ударно-спускового механизма;
- предохранителя;
- магазина;
- щеки приклада;
- оптического прицела;
- штыка-ножа.
В комплект снайперской винтовки входят:
- принадлежность;
- ремень;
- чехол для оптического прицела;
- сумка для переноски оптического прицела и магазинов.
Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 23:02 | Сообщение # 4 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Боеприпасы, применяемые при стрельбе
Для стрельбы из снайперской винтовки применяются 7,62-мм боевые винтовочные патроны с обыкновенными,трассирующими и бронебойно-зажигательнымипулями.
Для отличия патронов головные части пуль имеют различную окраску:
- обыкновенной со стальным сердечником — серебристый цвет;
- тяжелой обр.1930 г.— желтый;
- трассирующей — зеленый;
- бронебойно-зажигательной— черный цвет с красным пояском;
- легкая пуля обр. 1908 г. отличительной окраски не имеет.
Трассирующая пуля при полетев воздухе на дальностях стрельбы до 1000 м оставляет светящийся след,что позволяет производить корректирование огня и целеуказание.
Бронебойно-зажигательнаяпуля зажигает горючие жидкости, находящиеся за легкими броневыми прикрытиями, на дальностях до 500м.
Винтовочные патроны укупориваются в деревянные ящики. В ящик укладываются две герметически закрытые металлические коробки по 440 патронов в каждой; патроны в коробках упакованы в пачки по 20патронов. Всего в ящике помещается 880 патронов.
На боковых стенках ящиков, в которые укупорены патроны с пулей со стальным сердечником, с тяжелой, трассирующей и бронебойно-зажигательной пулями, нанесены цветные полосы, соответствующие окраске головных частей пуль.
Если в ящике находятся патроны с легкой пулей, то на боковых стенках ящика цветные полосы не наносятся.
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 23:06 | Сообщение # 5 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Порядок неполной разборки снайперской винтовки
- отделить магазин. После этого проверить, нет ли патрона в патроннике;
- отделить оптический прицел;
- отделить щеку приклада;
- отделить крышку ствольной коробки с возвратным механизмом;
- отделить затворную раму с затвором;
- отделить ударно-спусковой механизм;
- отделить ствольные накладки;
- отделить газовый поршень и толкатель с пружиной;
Порядок сборки снайперской винтовки после неполной разборки
- присоединить газовый поршень и толкатель с пружиной;
-присоединить ствольные накладки;
-присоединить ударно-спусковой механизм;
-присоединить затвор к затворной раме;
- присоединить затворную раму с затвором;
-присоединить крышку ствольной коробки с возвратным механизмом;
- присоединить щеку приклада;
- присоединить оптический прицел;
- присоединить магазин.
|
| |
| |
