Ручной противотанковый гранатомет РПГ-7
| |
| Codru | Дата: Duminică, 01.03.2015, 23:19 | Сообщение # 1 |
|
Grupa: Administratori
Mesaje: 2076
|
| Назначение ручного противотанкового гранатомета
Ручной противотанковый гранатомет РПГ-7и РПГ-7Д (дополнительные буквы у сокращенного наименования гранатомета РПГ-7 обозначают следующие его разновидности:
РПГ-7Д—десантный вариант;
РПГ-7Н— с ночным прицелом;
РПГ-7ДН — десантный вариант с ночным прицелом.
Кроме того, у гранатометов с откорректированными углами прицеливания для отличия от ранее изготовленных на крышке ударно-спускового механизма ставится шифр РПГ-7В) предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника (рис. 45.).
Кроме того, он может быть использован для уничтожения живой силы противника, находящейся в легких укрытиях, а также в сооружениях городского типа.

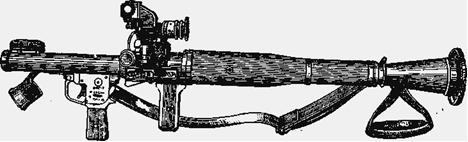

Рис. 45. Общий вид ручного противотанкового гранатомета РПГ-7
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 23:30 | Сообщение # 2 |
|
|
Grupa: Administratori
Mesaje: 2076
|
|
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 23:32 | Сообщение # 3 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Основные части и механизмы гранатомета
Гранатомет состоит из следующих основных частей и механизмов (рис.46.):
- ствола с механическим (открытым) прицелом;
- ударно-спускового механизма с предохранителем;
- бойкового механизма;
- оптического прицела.

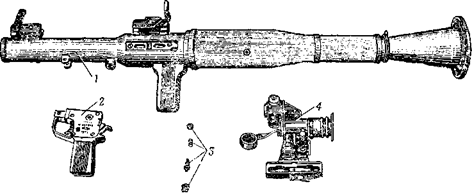

Рис. 46. Основные части и механизмы РПГ-7:
1 —ствол; 2 —ударно-спусковой механизм; 3 — бойковый механизм; 4 — оптический прицел
У гранатомета РПГ-7Д, кроме того, имеется механизм блокировки, а у гранатомета с ночным прицелом- основание механизма светоблокировки.
В комплект гранатомета входят:
- запасные части;
- инструмент;
- принадлежность.
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 23:35 | Сообщение # 4 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Боеприпасы, применяемые при стрельбе
Стрельба из гранатомета производится выстрелами ПГ-7В и ПГ-7ВМ с надкалиберной противотанковой гранатой кумулятивного действия.
Граната обладает бронепробиваемостью, которая дает возможность вести эффективную борьбу со всеми типами современных танков и самоходно-артиллерийских установок противника.
Выстрел ПГ-7ВМявляется модернизацией штатного выстрела ПГ-7В, несколько легче и превосходит его по бронепробиваемости, кучности боя и ветроустойчивости.
Наиболее действителен огонь из гранатомета по танкам, самоходно-артиллерииским установкам и другим целям, имеющим высоту 2 м и более, на дальности прямого выстрела, равной для выстрела ПГ-7В — 330 м, ПГ-7ВМ — 310 м.
Выстрел ПГ-7В (рис. 49.) состоит из противотанковой гранаты и порохового заряда.
Противотанковая граната состоит из следующих основных частей:
- головной части со взрывчатым веществом;
- взрывателя;
- реактивного двигателя;
- стабилизатора (размещенного в пороховом заряде).
Рис. 49. Выстрел ПГ-7В:
а —головная часть; б —реактивный двигатель; в — пороховой заряд;
1 — изоляционная втулка; 2 —токопроводный конус; 3 — обтекатель; 4— изоляционное кольцо; 5— воронка; 6 — корпус; 7 — разрывной заряд; 8 — втулка заряда; 9 — сопловой блок; 10 — герметизатор; 11 —фиксатор; 12 — шайба; 13 — труба; 14 — пороховой заряд реактивного двигателя; 15 — дно; 16 — цоколь; 17 — перостабилизатора; 18 —ось пера стабилизатора; 19 — крестовина стабилизатора; 20 — ленточный нитроглицериновый порох; 21—турбинка; 22 — пыж из пенопласта; 23 — трассер; 24 —гильза из бумаги; 25 — выступ с резьбой; 26 — осевой капал;27 — капсюль- воспламенитель; 28 — радиальный канал; 29 — пирозамедлитель; 30— сопловое отверстие; 31 — донная часть взрывателя; 32 — проводник; 33 — головная часть взрывателя
При выстреле из гранатомета от удара бойка по капсюлю-воспламенителю гранаты воспламеняется пороховой заряд. Газы, образующиеся от сгорания порохового заряда придаютгранате вращательное движение (с помощью турбинки) и выбрасывают ее из канала ствола со скоростью при стрельбе выстрелом ПГ-7В—120 м/с, ПГ-7ВМ— 140 м/с.
После вылета гранаты из канала ствола открываются перья стабилизатора, происходит взведение взрывателя и на расстоянии, обеспечивающем безопасность стреляющего, воспламеняется пороховой заряд реактивного двигателя.
При горении порохового заряда реактивного двигателя вследствие истечения пороховых газов через сопловые отверстия образуется реактивная сила и скорость полета гранаты увеличивается, достигая в конце полного сгорания заряда 300 м/с. В дальнейшем граната летит по инерции. При встрече гранаты с преградой (целью) пьезоэлемент взрывателя сжимается, в результате чего вырабатывается электрический ток, под действием которого взрывается электродетонатор взрывателя, а затем разрывной заряд гранаты. При взрыве гранаты образуется кумулятивная (сосредоточенная, направленная) струя, которая пробивает броню (преграду), поражает живую силу, разрушает вооружение и оборудование, а также воспламеняет горючее.
При выстреле гранатомет отдачи не имеет. Это обеспечивается истечением пороховых газов назад через сопло и раструб патрубка ствола. Образовавшаяся вследствие этого реактивная сила, направленная вперед, уравновешивает силу отдачи, а действие пороховых газов на переднюю стенку уширения трубы (зарядной каморы) вызывает некоторое движение гранатомета вперед (выкат), которое воспринимается стреляющим малозаметно.
Гранаты укладываются по 6 штук в деревянные ящики и закрепляются вкладышами. В этот же ящик в специальное отделение укладывается 6 пороховых зарядов в пеналах (два пакета по три заряда).
На стенках и крышке ящика наносится маркировка окончательно снаряженных гранат.
Для увеличения сроков хранения окончательно снаряженные гранаты и пороховые заряды перед укладкой в укупорку, упаковывают в герметические пленочные мешки.
Гранаты в боевом снаряжении (снаряженные взрывчатым веществом) окрашены в защитный цвет.
У гранат в инертном снаряжении (снаряженных инертной массой и предназначенных для использования в учебно-практических целях) головные части окрашены в черный цвет, а вместо шифра взрывчатого вещества имеется надпись «Инертная».
Реактивные двигатели боевых и инертных гранат окрашены в защитный цвет.
|
| |
| |
| Codru | Дата: Duminică, 01.03.2015, 23:46 | Сообщение # 5 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Разборка и сборка гранатомета
Разборка гранатомета может быть неполная и полная:
неполная — для чистки, смазки и осмотра гранатомета;
полная— для чистки при сильном загрязнении гранатомета, после нахождения его под дождем или в снегу, при переходе на новую смазку, для осмотра в разобранном виде и при ремонте.
При разборке и сборке гранатомета применять инструмент, входящий в комплект ЗИП.
Порядок неполной разборки гранатомета:
- снять чехлы сначала с казенной, а затем с дульной части гранатомета;
- у гранатомета РПГ-7Д разобрать ствол;
- отделить ударно-спусковой механизм (рис.47.);

Рис. 47. Выталкивание чеки Рис. 48. Вывинчивание бойкового
ударно-спускового механизма механизма
- отделить бойковый механизм (рис.48.);
- отделить крышку корпуса ударно-спускового механизма.
У гранатомета с ночным прицелом после отвинчивания двух верхних винтов отделяется основание механизма светоблокировки.
Порядок сборки гранатомета после неполной разборки:
- присоединить крышку корпуса ударно-спускового механизма (у гранатомета с ночным прицелом присоединить основание механизма светоблокировки
- присоединить бойковый механизм;
- присоединить ударно-спусковой механизм;
- у гранатомета РПГ-7Д собрать ствол (у гранатомета с ночным прицелом присоединить сошку
- проверить правильность сборки гранатомета: поставить курок на боевой взвод (при этом должен быть слышен щелчок);при нажатии на спусковой крючок курок должен энергично ударить по бойку;
- надеть чехлы сначала на дульную, а затем на казенную часть гранатомета.
|
| |
| |
