Staţia radio de putere mică R-123.
|
|
| Codru | Дата: Miercuri, 27.11.2013, 22:53 | Сообщение # 1 |
|
Grupa: Administratori
Mesaje: 2076
|
| Staţia radio de putere mică R-123.
Destinaţia: este destinată pentru asigurarea legăturilor în reţelele şi direcţiile radio ale unităţilor şi subunităţilor militare. Este staţia de bază a maşinilor de luptă blindate.
Caracteristica: transportabilă, de bandă largă, pe unde ultrascurte, recepţie-emisie, simplex este utilizată pentru asigurarea legăturilor radio în fonie radio cu modulaţie în frecvenţă, cu posibilitatea pregătirii din timp pe 4 frecvenţe de lucru, cu ajustare automată a amplificatorului de putere şi dispozitivului de acordare cu antena la trecerea de pe o frecvenţă pe alta.
Trecerea de pe o frecvenţă pregătită din timp (FPT) pe alta se efectuează de către mecanismul FPT automat, printr-o simplă comutare.
|
| |
| |
| Codru | Дата: Miercuri, 27.11.2013, 22:56 | Сообщение # 2 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Caracteristicile tehnico-tactice:
- gama de frecvenţe: 20-51.5 Mhz; I subgamă – 20-35.75 Mhz, II subgamă – 35.75-51.5 Mhz. În gama de frecvenţe are 1261 frecvenţe cu pasul 25 kHz;
- modul de lucru: recepţie de serviciu, simplex în fonie cu modulaţie în frecvenţă, pentru unele staţii semiduplex (trecerea staţiei în emisie se efectuează sub acţiunea vocii);
- puterea emiţătorului: 20 Wt;
- antenele: antena-baston h = 1 ÷ 4m;
- bătaia emiţătorului:
R-123M poate folosi antena-baston h = 1 - 4m instalată nemijlocit pe baza de transport sau pe catarg cu înălţimea 11m, antena de avarie care reprezintă un conductor liţă, izolat, cu lungimea 3m.
În dependenţă de tipul antenei bătaia emiţătorului poate fi:
Cu AB-4 la deplasarea maşinii de luptă cu V = 40km/oră:
- cel puţin 20km cu atenuatorul de zgomot deconectat şi lipsă de bruiaje radio;
- până la 13km cu atenuatorul de zgomot conectat.
Cu antena de avarie:
- până la 2 km când ambii corespondenţi lucrează cu antena de avarie;
- până la 5 km când unul din corespondenţi lucrează cu antena de avarie, iar celălalt cu AB.
Antena baston 4m este compusă din patru secţiuni cu lungimea 1m. În dependenţă de frecvenţa de lucru pot fi folosite de la una până la 4 secţiuni. Pentru frecvenţele joase se folosesc toate secţiunile, cu ridicarea frecvenţei, numărul secţiunilor se micşorează.
- sursa de alimentare: reţeaua de bord a maşini de luptă (26 V);
- greutatea: 45kg.
- componenţa completului: blocul receptor-emiţător, blocul de alimentare, casca telefon (şlemofon), antena baston, trusa cu piese de schimb şi accesorii, cordonul de alimentare, cablu de înaltă frecvenţă, documentaţia tehnică de exploatare, instalaţia antenei baston.
|
| |
| |
| Codru | Дата: Miercuri, 27.11.2013, 23:07 | Сообщение # 3 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Destinaţia şi componenţa organelor de dirijare şi control.

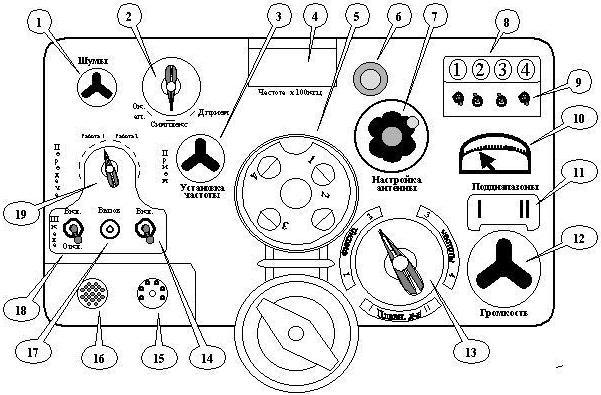

Pe panoul frontal al blocului emisie-recepţie se deosebesc următoarele elemente:
1. - butonul atenuatorului de zgomote (Шумы);
2. - comutatorul modului de lucru cu următoarele poziţii:
- aparatura terminal (Ок. ап.);
- simplex (симплекс);
- recepţie de serviciu (ДПpием);
3. - butonul fixării frecvenţei (Установка частоты)(deplasarea scalei gradate);
4. - ferestruica scalei gradate;
5. - tamburul pentru fixarea frecvenţelor fixe;
6. - becul indicator de acord al antenei;
7. - butonul de acord al antenei cu fixator (Настpойка антенны);
8. - patru becuri indicatoare ale frecvenţelor fixe (1, 2, 3, 4);
9. - patru comutatoare basculante ale frecvenţelor fixe, fiecare cu două poziţii (în sus – subgama I, în jos – subgama II);
10. - instrumentul indicator - pentru controlul tensiunilor de alimentare şi controlul funcţionării staţiei;
11. - becurile de indicare a subgamelor (I şi II);
12. - butonul de volum (Гpомкость);
13. - comutatorul subgamelor şi al frecvenţelor fixe (Фиксиpованные часто-ты – Плавный диапазон);
14. - întrerupătorul alimentării staţiei radio (Вкл. – Откл.);
15. - priza pentru legătura cu telefonul de bord R-124, a căştii cu telefon sau pultului radistului, când staţia întră în componenţa MCSM;
16. – priza pentru conectarea blocului de alimentare;
17. - butonul ton-apel (Вызов);
18. - întrerupătorul iluminării scalei gradate (Шкала Вкл. - Откл.);
19. – comutatorul pentru lucru şi pentru controlul tensiunilor de alimentare (Контpоль). Partea stângă – controlul tensiunilor emiţătorului, Partea dreaptă – a receptorului şi două poziţii: Lucrul 1 şi Lucrul 2 (Pабота 1, Pабота2);
20 - capacul fixatorului;
|
| |
| |
