Staţia radio de putere mică AN/PRC-127(A).
| |
| Codru | Дата: Miercuri, 27.11.2013, 23:14 | Сообщение # 1 |
|
Grupa: Administratori
Mesaje: 2076
|

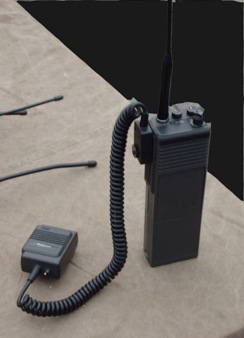

| Staţia radio de putere mică AN/PRC-127(A).
Staţia radio PRC-127A au fost proiectate pentru necesităţile armatei SUA. Ea corespunde cerinţelor dure ale standardului militar american 810, grupele C, D şi E (vibraţie, rezistenţă la lovire, penetrabilitate la praf şi vlagă).
Destinaţia: este destinată pentru asigurarea legăturilor radio în fonie în unităţile şi subunităţile Armatei Naţionale.
Caracteristica: portabilă, de mică putere, pe unde ultrascurte, recepţie-emisie, simplex, cu modulaţie în frecvenţă (FM). Are 28 de canale programabile divizate în două grupe, câte 14 canale în fiecare grupă.
|
| |
| |
| Codru | Дата: Miercuri, 27.11.2013, 23:22 | Сообщение # 2 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| Caracteristicile tactico-tehnice:
- numărul de canale: - 28
- gama de frecvenţe: 136 - 160 MHz.
- ecartul (pasul) frecvenţei: pentru prima grupă (canalele 1 - 14) - 12,5 kHz, pentru a doua grupă (canalele 15 - 28) 25 kHz;
- modul de lucru: simplex în fonie cu modulaţie în frecvenţă (FM);
- puterea emiţătorului: 3 Wt;
- bătaia emiţătorului: depinde de relief şi poate atinge 6 + 8 km şi mai mult între două staţii. Prin intermediul repetorului (retranslatorului) bătaia emiţătorului poate creşte până la 25 - 40 km;
- sursa de alimentare: baterie de acumulatoare cu tensiunea 10 - 12 V şi 1200 mAh, sau nouă baterii alcaline de tip AA.
- greutatea: 950g.

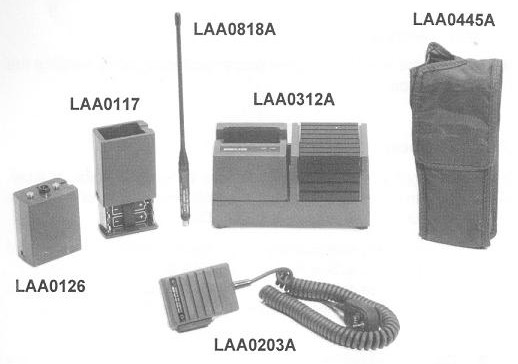

- componenţa completului: receptor-emiţător, antena, garnitura microtelefon (la comandă), bateria de acumulatoare, încărcătorul bateriei de acumulatoare, casetă pentru bateriile alcaline.
|
| |
| |
| Codru | Дата: Miercuri, 27.11.2013, 23:33 | Сообщение # 3 |
|
|
Grupa: Administratori
Mesaje: 2076
|

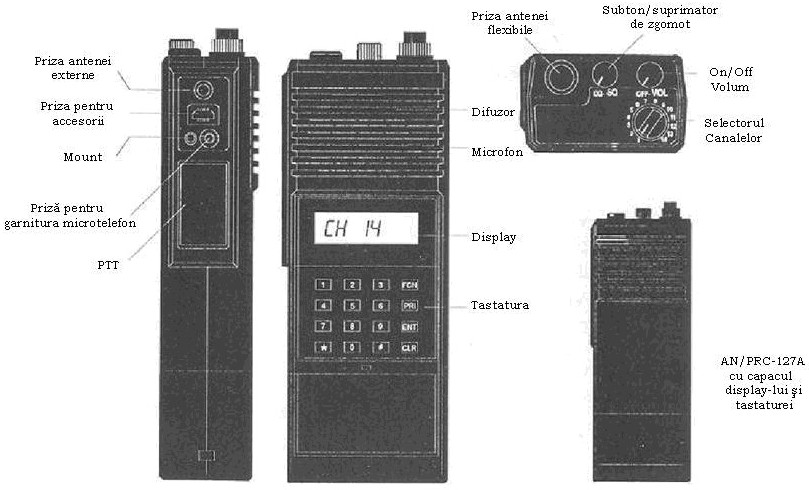

| Organele de dirijare şi control.
1. Selectorul canalelor (14 poziţii). Trecerea de la o grupă la alta se efectuează cu ajutorul tastaturii.
2. Clapa trecerii staţiei pe emisie (PTT).
3. Butonul “OFF-VOL” pentru pornirea/oprirea staţiei şi reglarea volumului semnalului.
4. Butonul “CG-SQ” pentru trecerea staţiei în regim de funcţionare cu codurile de protecţie (poziţia “CG”) sau reglarea nivelului atenuatorului de zgomot. “CG” - code guard, “SQ” - squelch.
5. Priză pentru conectarea antenei flexibile.
6. Priză pentru conectarea antenei externe.
7. Priză pentru accesorii.
8. Priză pentru conectarea garniturii microtelefon.
9. Tastatura - se foloseşte pentru dirijarea şi programarea staţiei.
FCN - trecerea de la o funcţie (pas) de programare la altul.
PRI - increment - se utilizează numai pentru programare.
ENT - Enter - introducerea datelor de programare sau funcţionale.
CLR - Clear - ştergerea datelor introduce incorect.
# - se utilizează pentru aprecierea grupei curente şi pentru programare
10. Display (LCD)
PROG - programare.
SCAN - scanare.
TX - emisie.
RX - recepţie.
ID - numărul de indentificare (numele, adresa).
CG - codul de protecţie (linie privată (PL), subton)
Şapte indicatoare cu 7 segmente permit precum vizionarea mărimilor digitale (cifrelor) aşa şi formarea abreviaturii textuale (Ch, grp, Id, sec, d, etc.).
11. Tastatura şi display-ul se astupă cu capac de protecţie
|
| |
| |
| Codru | Дата: Marţi, 23.08.2016, 22:07 | Сообщение # 4 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 1. Metoda de programare a staţiei.
Programarea frecvenţelor, funcţiilor debază se execută prin trei metode:
- cu ajutorul tastaturii staţiei;
- prin computator - staţia prin interfaţă se conectează la portul RS-232 al computatorului. Pentru programare se utilizează un program (soft) special.
- prin clonare. Pentru clonare se pregăteşte (programează) o staţie de bază (staţia - MASTER), la ea prin cablul de clonare se uneşte staţia, care trebuie să fie programată (staţia SLAVE). Această metodă permite programarea în termen scurt a unui număr mare de staţii.
Programarea staţiei de la tastatură.
Înainte de programarea staţiei e necesar de ascoate capacul tastaturei şi display-lui, de folosit baterie proaspăt încărcată. Pentru întrarea în regimul de programare sau vizare e necesar de a întroduce parola. Parola limitează numărul utilizatorilor admişi la executarea programării.
1. Introducerea parolei.
a) - pornireastaţiei;
b) - selectarea grupei de canale pentru programare sau vizionare;
c) - de apăsat şi de ţinut tasta “FCN” aproximativ trei secunde până pe display v-a apărea _ _ _ _ _ _ Id ;
d) - introducerea parolei din şase cifre.
Notă: - parola de la uzină este “000000”;
- la introducerea parolei indicaţia display-lui nu se schimbă, iar fiecare apăsare a tastelor se însoţeşte cu un bip (ton);
- dacă parola este introdusă greşit, staţia trece în regimul normal de funcţionare (recepţie-emisie).
e) - dacă e necesar schimbul parolei de apăsat tasta “ FCN” şi de introdus parolanouă. Tastaţi ENT.
Notă:
Pentru staţie sunt prevăzute setări generale pentru grupul de canale (1 – 14 sau 15 – 28) şi setări individule pentru fiecare canal. Setările individule pentru fiecare canal prevăd schimbul frecvenţelor şi codurilor de protecţie (squelch-ului).

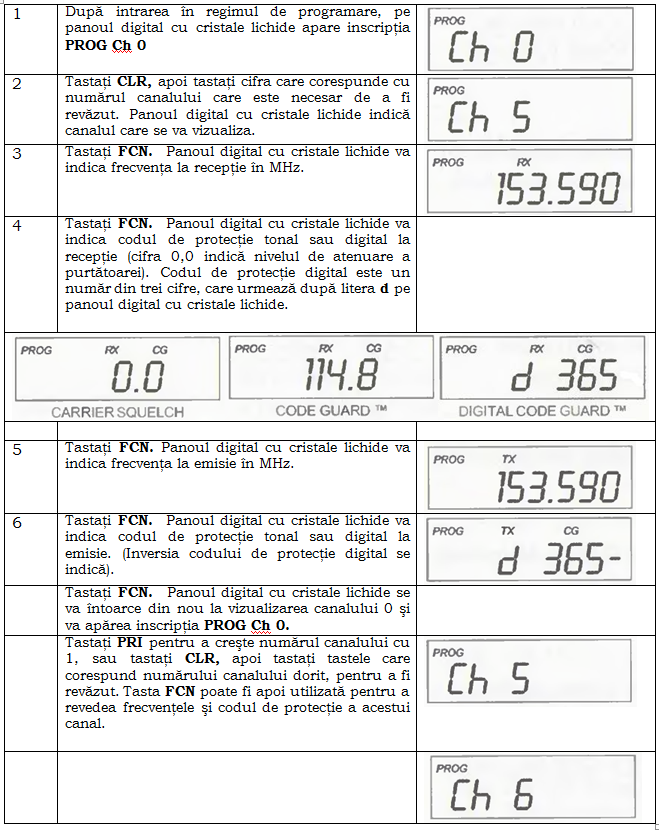

2. Vizualizarea setărilor generale pentru grupul de canale.
a) - introducereaparolei şi selectarea grupului de canale – vezi p. 1;
b) – pentru a vizualiza setările e necesar de a apăsă tasta FCN
|
| |
| |
| Codru | Дата: Marţi, 23.08.2016, 22:12 | Сообщение # 5 |
|
|
Grupa: Administratori
Mesaje: 2076
|
| 3. Instalarea frecvenţelor şi codurilor deprotecţie.
a) - introducereaparolei şi selectarea grupului de canale – vezi p. 1;
Pentru a ieşi din regimul de programare, deconectaţi staţia. Staţia va funcţiona în regim normal de lucru, când va fi pornită din nou.
Algoritmul de programare a staţiei pe o frecvenţă:
Øse porneşte staţia;
Ø se selectează grupul de canale;
Øse tastează FCN şi se menţine treisecunde, apoi se eliberează după apariţia inscripţiei pe panoul digital - - - ld;
Øse introduce parola compusă din şase cifre;
Øse tastează ENT pe panoul digital apareinscripţia Ch 0;
Øse tastează CRL, apoi se fixeazăcanalul necesar;
Øse tastează ENT, apoi CRL, după care se introduce frecvenţala recepţie;
Øse tastează ENT, apoi se tastează CRL;
Øse tastează #. Pe panou apareinscripţia d 000;
Øse introduce un număr din trei cifre, care va fi codul de protecţie la recepţie;
Øse tastează ENT, apoi CRL, după care se introduce frecvenţala emisie;
Øse tastează ENT, apoi se tastează CRL;
Øse tastează #. Pe panou apareinscripţia d 000;
Øse introduce un număr din trei cifre, care va fi codul de protecţie la emisie;
Øse tastează ENT;
|
| |
| |
|
