Staţia radio de putere mică R-105M.
|
|
| Codru | Дата: Miercuri, 27.11.2013, 23:40 | Сообщение # 1 |
|
Grupa: Administratori
Mesaje: 2037
|
| Staţia radio de putere mică R-105M.
Destinaţia: portativă de emisie-recepţie, pe unde ultrascurte, lucrează în fonie în regim simplex cu modulaţie în frecvenţă. Este destinată pentru asigurarea legăturilor radio în direcţii şi reţele radio ale batalionului cu companiile, uneori cu brigada, de asemenea ca staţie de bord pentru maşinile (automobilele) speciale şi de transport. Poate fi folosită în regim de retranslare manuală.
|
| |
| |
| Codru | Дата: Joi, 28.11.2013, 00:27 | Сообщение # 2 |
|
|
Grupa: Administratori
Mesaje: 2037
|
| Caracteristicile tehnico-tactice:
Gama de frecvenţe: 36 – 46.1 Mhz ecartul - 25khz, are 405 frecvenţe
Modul de lucru:
- telefonie simplex cu modulaţie în frecvenţă;
- acţionarea la distanţă se realizează cu un telefon TA-57 prin cablu P-274 (P-275) la distanţa până la 500m;
- retranslare manuală cu folosirea a două staţii şi comanda de la oricare din acestea;
- asigură transmiterea şi recepţionarea apelului cu frecvenţa de 1000hz.
Bătaia şi antenele staţiei:
- până la 6 km din mers cu antena baston flexibilă de 1.5m;
- până la 6 km cu antena de bord de pe maşină;
- până la 8 km din mers sau de pe loc cu antenă baston combinată de 2.7m;
- până la 15 km din staţionare cu antena filară 40m (antena beguşcei volnî) ridicată la 1m. deasupra pământului şi orientată spre corespondent.
Alimentarea staţiei: baterie de acumulatoare 2KNP-20 = 2 sau 4 acumulatori KN-14
Puterea emiţătorului staţiei: 1Wt.
Greutatea: 14kg.
Componenţa completului: emiţător-receptorul, curele pentru transport samarizat, 4 acumulatori KN-14 sau 2 2KNP-20, geanta radiotelefonistului. În geantă: garnitură cască-microtelefon, şurubelniţe, cheie tubulară pentru acumulatoare, lampă portativă, antena baston flexibilă (AB-1.5), 6 secţiuni (câte 20cm.) pentru antena combinată, antenă filară 40m., contrgreutate cu trei fire.
|
| |
| |
| Codru | Дата: Joi, 28.11.2013, 00:32 | Сообщение # 3 |
|
|
Grupa: Administratori
Mesaje: 2037
|
| Elementele de comandă şi destinaţia lor.

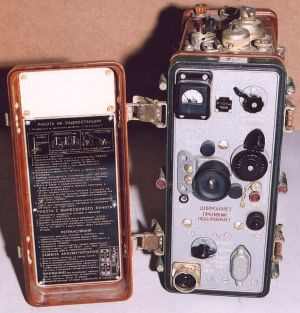

Pe panoul frontal al emiţător-receptorului se află următoarele elemente:
- instrumentul indicator care indică tensiunea acumulatoarelor sau puterea curentului de emisie;
- comutatorul basculant. Poziţia în sus „Tok ant.”, poziţia în jos „Nakal” – pentru conectarea instrumentului indicator în circuitul alimentării antenei (ajustarea antenei) sau măsurarea tensiunii acumulatoarelor;
- ocularul scalei gradate şi manivela pentru fixarea frecvenţei „Ustanovka ciastotî” cu fixator;
- comutatorul modului de lucru cu următoarele poziţii: „Radio”; legătură de serviciu „Sluj.”; acţionare la distanţă „Dist.”; recepţie retranslare „Pr. retr. Svet”; emisie retranslare „Per. retr:”:
● „Radio” – dirijarea staţiei de la panoul frontal prin garnitura microcască;
● „Dist.” – acţionarea la distanţă. Dirijarea se efectuează prin aparatul telefon TA-57, unit la bornele „Linia” şi „Corpus”;
● „Sluj.” – pentru efectuarea legăturii de serviciu între staţie (radiotelefonist) şi TA-57 (comandant). În acest mod de lucru staţia funcţionează ca un aparat de telefon. Apelul se recepţionează prin vibrarea a unui releu încorporat în staţie, iar transmiterea apelului se efectuează prin apăsarea butonului „Vîzov”;
● „Pr. retr. – Svet” şi „Per. retr.” se folosesc când staţia radio împreună cu a doua staţie funcţionează în regim de retranslare. Poziţia „Pr. retr. – Svet” se mai foloseşte pentru iluminarea scalei gradate.
- manivelele de acord brut şi fin „Nastroika antennî” – acordarea emiţătorului staţiei cu antena;
- butonul „Vîzov” pentru emisia apelului în eter sau la TA-57, unit pentru acţionarea staţiei la distanţă;
- butonul „Kalibrator – Svet” pentru conectării calibratorului şi iluminării cadranului;
- şurupul pentru corecţia frecvenţei „Korrekţia”;
- priza garniturii cască-microtelefon.
Pe partea de deasupra cutiei staţiei se află:
- mânerul pentru transportul staţiei;
- borna cu izolator pentru instalarea antenei;
- borna „Linia” şi borna „Korpus” pentru conectarea liniei de acţionare la distanţă sau pentru unirea a doua staţie în regim de retranslare;
- priza pentru garnitura cască-microtelefon;
- întrerupătorul pentru pornirea staţiei.
Lateral cutia staţiei are o priză pentru conectarea becului de iluminat.
|
| |
| |
