Puşca cu lunetă Dragunov cal. 7,62 mm (SVD)
| |
| Codru | Дата: Vineri, 19.08.2016, 20:42 | Сообщение # 1 |
|
Grupa: Administratori
Mesaje: 2035
|
|
Fig.1. Aspectul general al puştii culunetă Dragunov.
Puşca cu lunetă Dragunov cal. 7,62 mm este arma lunetistului şi este destinată pentru nimicirea diferitelor ţinte izolate care apar, mobile, neacoperite şi mascate.
Focul din puşca cu lunetă Dragunov este cel mai efectiv la distanţa până la 800 m.
Pentru tragere cu puşca cu lunetă Dragunov se folosesc cartuşele mod.1908 cal.7,62mm (de puşcă) cu glonţ obişnuit, trasor, perforant, incendiar sau cartuşe pentru puşca cu lunetă.
Focul din puşca cu lunetă Dragunov se execută foc cu foc.
Alimentarea puştii se execută prin intermediul încărcătorului de tip sector.
1.1. Caracteristici tehnico-tactice
1. Distanţa de tragere după înălţător, m:
- cu înălţător optic - 1300
- cu înălţător mecanic - 1200
2. Distanţa loviturii directe, m:
asupra ţintei cap (cu înălţimeade 30 cm) - 350
asupra ţintei corp (cu înălţimea de 50 cm) - 430
asupra ţintei alergând (cu înălţimea de 150 cm) - 640
3. Cadenţa de tragere practică, lov./min. - 30
4. Viteza iniţială a glonţului, m/s - 830
5. Distanţa până unde se păstrează efectul omorâtor al glonţului, m - 3800
6. Masa puştii fără baionetă-pumnal cu înălţător optic, magazinul gol şi falca patului, kg - 4,3
7. Capacitatea încărcătorului, cartuşe - 10 buc
8. Masa baionetei-pumnal, kg: - 0,45
9. Calibrul, mm -7,62
10. Lungimea puştii, mm:
fără baioneta-pumnal - 1225
cu baioneta-pumnal - 1370
11. Lungimea ţevii, mm - 620
12. Numărul de ghinturi - 4
13. Lungimea liniei de ochire, mm - 587
14. Mărirea înălţătorului optic F1CO-1 - 4 ori
15. Masa cartuşului, g -21,8
16. Masa glonţului obişnuit cu miez de oţel, g - 9,6
17. Masa încărcăturii de pulbere, g - 3,1
|
| |
| |
| Codru | Дата: Vineri, 19.08.2016, 22:32 | Сообщение # 2 |
|
|
Grupa: Administratori
Mesaje: 2035
|
| 1.2.Noţiuni despre construcţie

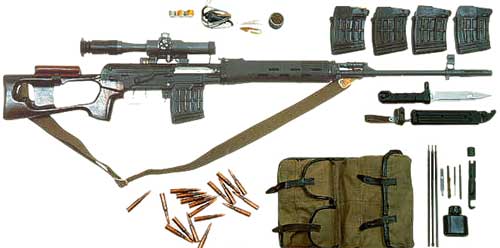

Fig.2 Părţile componente ale puştii cu lunetă Dragunov.
Puşca cu lunetă constă din următoarelepărţi principate şi mecanisme:
- ţeava cu cutia închizătorului, înălţătorul mecanic şi patul;
- capacul cutiei închizătorului;
- recuperator.
- port-închizător;
- închizător;
- tubul de gaze cu regulator,pistonul de gaze şi împingătorul cu arc;
- apărătoarea mâinii (dreapta şi stângă);
- mecanism de dare a focului,
- piedică de siguranţă;
- încărcător;
- fălcile patului;
- înălţător optic;
- baionetă-pumnal.
Rolul şi descriere pieselor şimecanismelor puştii cu lunetă
Ţeava serveşte pentru imprimarea direcţiei de zbor aglonţului. În canalul ţevii sunt confecţionate 4 ghinturi, ce se rotesc de la stânga la dreapta. În culata ţevii canalul ţevii este lis
Baza cătării are prag pentru fixarea baionetei-pumnal, un ascunzător de flăcări cu fantă şi un şanţ pentru siguranţa catarii.
Camera de gaze serveşte pentru direcţionarea gazelor din canalul ţevii spre pistonul de gaze. Ea este compusă din tubul de gaze cu orificiu, regulator, pistonul de gaze şi zăvor a tubului de gaze.
Pistonul de gaze este plasat în tubul de gaze şi serveşte pentru transmiterea presiunii gazelor spre împingător.
Împingătorul cu arc serveşte pentru aducerea port-închizătorului în poziţia din urmă la tragere. El are un guler pentru sprijinirea arcului şi pentru deplasarea împingătorului înapoi.
Arcul împingătorului serveşte pentru readucerea împingătorului şi a pistonului de gaze în poziţia iniţială.
Regulatorul dispune de două dispozitive marcate cu cifrele 1 şi 2. El se instalează la diviziunea 1 împotriva rizului de pe tubul de gaze. În condiţiile unei trageri îndelungate, când puşca nu este curăţată şi unsă, poate apărea un incident - retragerea incompletă a pieselor mobile, în acest caz regulatorul se instalează la dispozitivul 2.
Cutia închizătorului serveşte pentru îmbinarea pieselor şi mecanismelor puştii, pentru asigurarea închiderii canalului ţevii cu închizătorul şi închiderii închizătorului.
Capacul cutiei închizătorului fereşte de murdărire piesele şi mecanismele care se găsesc încutia închizătorului.
Recuperatorul serveşte pentru aducerea port-închizătorului cu închizătorul în poziţia iniţială.
Portînchizătorul serveşte pentru punerea în funcţiune a închizătorului şi a mecanismului de dare a focului (MDF).
Închizătorul serveşte pentru împingere cartuşului în camera (locaşul) cartuşului, închiderea canalului ţevii, percutarea (perforarea) capsei şi extragerea tubului cartuşului.
Mecanismul de dare afocului (MDF) serveşte pentru eliberarea cocoşului din poziţia „armat, lovirea percutorului, asigurarea executării focului lovitură cu lovitură, încetarea tragerii şi asigurarea puştii (întreruperea focului pentru evitarea tragerii în cazul ne închiderii complete de către închizător a canalului şi asigurarea armei) .
Siguranţa serveşte pentru zăvorârea nucii de armare, trăgaciului şi pentru limitarea deplasării portînchizătorului, fapt ce exclude posibilitatea loviturii întâmplătoare, precum şi pentru fixarea mecanismului de dare a focului în cutia închizătorului.
Patul cufalca patului serveşte pentrucomoditatea acţiunilor cu armă. Falca patului se foloseşte numai la tragerea cu înălţătorul optic.
|
| |
| |
| Codru | Дата: Vineri, 19.08.2016, 22:50 | Сообщение # 3 |
|
|
Grupa: Administratori
Mesaje: 2035
|
| 3. Dispozitivele de ochire
Dispozitivele de ochire servesc pentru ochirea puştii în timpul tragerii asupra ţintelor la diverse distante.
Dispozitivele de ochire ale puştii cu lunetă sistem Dragunov constă din înălţătorul optic şi înălţătorul mecanic.

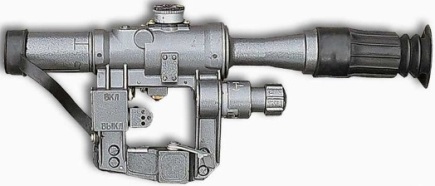

Înălţătorul optic PSO-1 este aparatul de ochire de bază al puştii cu lunetă. El este destinat pentru ducerea observării în câmpul de luptă, determinarea distanţei până la diferite obiective şi pentru mărirea preciziei tragerii. Capacitatea de mărire – de 4 ori. Câmpul vizual - 6°. Înălţătorul optic constă din părţile: mecanică şi optică.
Partea mecanică a înălţătorului include:
- corpul;
- rozetele de reglare de sus şi laterală;
- dispozitivul pentru iluminarea reticulului;
- diafragma deplasabilă;
- apărătoarea de cauciuc pentru ochi;
- căpăcelul;
Partea optică a înălţătorului include:
- obiectivul;
- sistemul de răsturnare a imaginii;
- reticulul;
- ecranul luminiscent;
- ocularul.

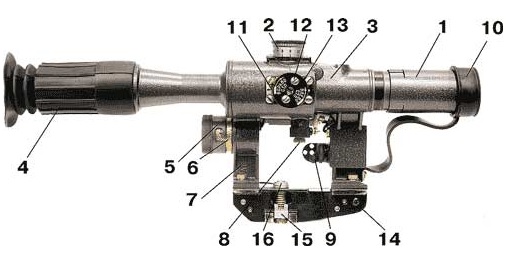

Fig. 3. Înălţătorul optic
1 - diafragma deplasabilă; 2 - rozeta de sus; 3 - corp; 4 - apărătoarede cauciuc pentru ochi; 5 – căpăcel cu proptea; 6 - carcasă pentru baterie; 7 - suport; 8 - lampă electrică; 9 - întrerupător; 10 - căpăcelul obiectivului; 11 - indicator; 12 - şurub de blocare; 13 - rozeta laterală; 14 - opritor; 15 - cursor; 16 - şurub de strângere.
Înălţătorul mecanic.
1 - baza înălţătorului 2 - foaia înălţătorului; 3 - cursorul; 4 - reticulul; 5 - urechile; 6 - coama; 7 - ţelul
Fig. 5. Înălţătorul mecanic
|
| |
| |
| Oaspete | Дата: Sâmbătă, 04.05.2024, 11:58 | Сообщение # 4 |
|
|
Grupa: Vizitatori
Mesaje:
Reputatia: off
|
| De ce baterii este nevoie pentru aceasta lunetă?!
|
| |
| |
|
